电力tn-c-s接地系统的应用

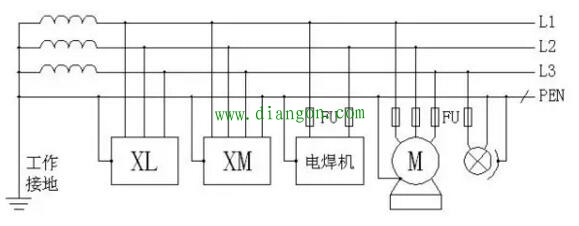

图1 TN-C方式供电系统
1）由于三相负载不平衡，工作零线上有不平衡电流，对地有电压，所以与保护线所联接的电气设备金属外壳有一定的电压。 2）如果工作零线断线，则保护接零的漏电设备外壳带电。 3）如果电源的相线碰地，则设备的外壳电位升高，使中性线上的危险电位蔓延。 4）TN-C系统干线上使用漏电保护器时，工作零线后面的所有重复接地必须拆除，否则漏电开关合不上；而且，工作零线在任何情况下都不得断线。所以，实用中工作零线只能让漏电保护器的上侧有重复接地。 5）TN-C方式供电系统只适用于三相负载基本平衡情况。 （6）TN-S方式供电系统它是把工作零线N和专用保护线PE严格分开的供电系统，称作TN-S供电系统，如图2所示。TN-S供电系统的特点如下。

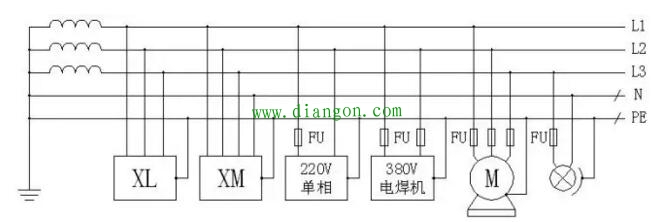

图2 TN-S方式供电系统
1）系统正常运行时，专用保护线上不有电流，只是工作零线上有不平衡电流。PE线对地没有电压，所以电气设备金属外壳接零保护是接在专用的保护线PE上，安全可靠。
2）工作零线只用作单相照明负载回路。
3）专用保护线PE不许断线，也不许进入漏电开关。
4）干线上使用漏电保护器，工作零线不得有重复接地，而PE线有重复接地，但是不经过漏电保护器，所以TN-S系统供电干线上也可以安装漏电保护器。
5）TN-S方式供电系统安全可靠，适用于工业与民用建筑等低压供电系统。在建筑工程工前的“三通一平”（电通、水通、路通和地平）必须采用TN-S方式供电系统。
