电流互感器不完全星型接线和完全星型接线区别？

电流互感器原理是依据电磁感应原理的。电流互感器是由闭合的铁心和绕组组成。它的一次绕组匝数很少，串在需要测量的电流的线路中，因此它经常有线路的全部电流流过，二次绕组匝数比较多，串接在测量仪表和保护回路中，电流互感器在工作时，它的2次回路始终是闭合的，因此测量仪表和保护回路串联线圈的阻抗很小，电流互感器的工作状态接近短路。

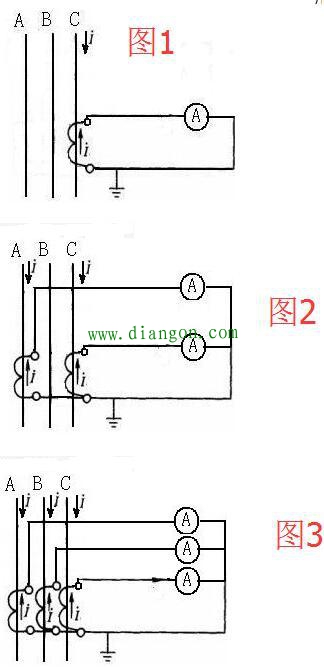

电流互感器的一次绕组串接在供、配电系统一次电路中，而二次绕组分别串接在仪表、仪器、继电器等的电流线圈中，其常用的接线方式如图所示：

（1）图一是一台电流互感器，在三相平衡电路中做测量和保护用。
（2）图二是两台电流互感器，接成不完全星形接线，或称两相式接线。(http://wWw.gdzrlj.com/版权所有)这种接线，流过公共的电流等于A、C相电流相量和，其数值等于B相相电流，方向相反。即IB=-(IA IC)。这种接线可以测量三相电流，用在三相负荷平衡或不平衡的电路中。
（3）图三是三台电流互感器，接成完全星形。这种接线可以测量三相不平衡电流，在任何相间短路、单相短路、接地故障短路情况下都能起到测量和保护作用。
