Modbus通信调试方法

Modbus通信分为串口和以太网，无论是串口还是以太网，只要是标准Modbus，就可以用Modbus模拟器进行调试。按以下几步进行调试。
1、使用Modbus模拟器进行调试

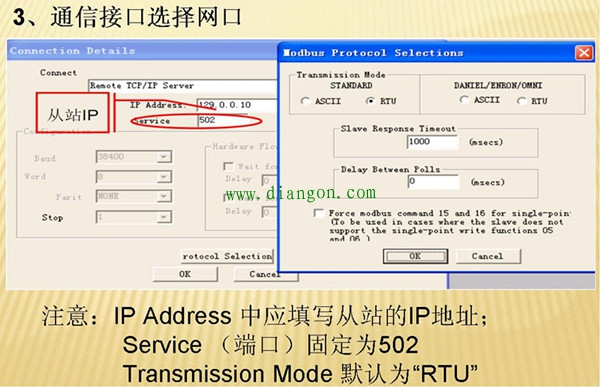

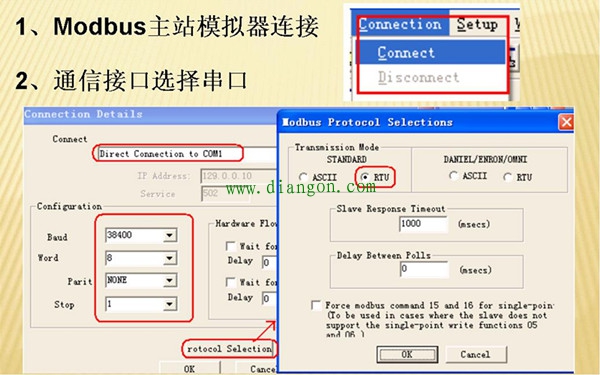

如果对方是Modbus子站（从站），那么用Modscan32（Modbus主站模拟器）进行调试，通常仪表、流量计、液位计、plc都是作为Modbus从站提供数据。使用方法如图3、 4所示。

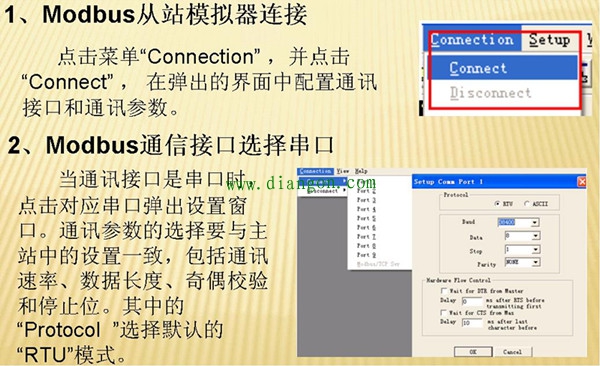

如果对方是Modbus主站，我们作为Modbus从站，我们可以用ModSim32（Modbus从站模拟器）与对方主站通讯。使用方法如图5：

如果这一步通不上，可能是以下几种原因：

A 线路不通，如果是以太网，请PING一下对方的IP地址，如果是串口请检查串口接线是否正确， 接线方式见串口接线方式；
B 串口参数不正确，通讯双方串口参数必须完全一样，否则调不通的。串口参数可以查阅设备说明书或咨询对方厂商，千万不要去猜串口参数，猜中的可能性比中六合彩的可能性还低一半，串口波特率、数据位、停止位、校验位有96种组合，猜不中也试不完，最省时省力方法就是看说明书或咨询对方厂商。
C 设备地址或数据点表不正确。
如果通讯软件或模拟器提示“超时”，请将串口超时时间设大一些（3000——5000毫秒）。
2、使用Modbus通讯软件调试
上一步调通后，再用我们的Modbus通讯软件调试，如果我们的软件调不通，通常最大可能性是配置错误，尤其是使用配置文件的通讯软件，经常会出现以下几种错误：
l dcs服务器参数不正确；
l 配置文件中实际配置的点名与POINTNUM= 后面的点数不一致；
l 点没有按顺配置
3、检查通信点值是否正确 中间POINT4至POINT8没有配置，既使这些点不用，也要将点名写成一个DCS数据库不存在点名，不能空着不写。
如果能读到数据，但数值不正确，通常有两种可能：
l 数据起始地址错误。如果对方给的点表是400001开发，地址中的“4”表示要使用3号功能读数据，1表示第一个寄存器，那么对应的地址是从0开始的，也就是说这个点的地址为0，在配置文件中起始地址写0，写400001、400000、1都是错的。如果对方给的点表是400000或0开始，那么他给的就是地址，不是寄存器号，就不需要再减1了。如果是HOLLiAS Comm V2.0.0软件，这个软件会自动减1，只需要的填写寄存器号就行，其它的使用配置文件的（.ini文件）Modbus软件都是需要减1的。
l 数据类型不正确。通讯软件安装后，在安装目录下都会有说明书，请仔细阅读使用说明书，Modbus软件说明书都会说明浮点数字节顺序，因为浮点数有四个字节，通常都是高字节在前、低字节在后，但由于PLC内部字节存储顺序与PC机不一样，或者有些厂商就是不走寻常路，字节顺序会出现各种组合，请按说明书选择数据类型。如果不会选或看不懂，最简单的办法就是配置四个点，每个点都选择一种不同的类型，总有一个点的数值是正确的，那么就选择这种类型。
