LOGO！在民用稳压电源中的应用案例

这几年都做工业产品了，基本就没弄过民用，时间最近的就是2014年的一次，用的是LOGO！0BA6，还有几台西门子SIRIUS系列的接触器。
当时是接的石油大学的一个项目。应用背景是这样的，滨州无棣等地区有很多小区的变压器容量不足，平时居民用电高峰期电压过低，容易烧坏电视、冰箱等用电器。所以，滨州供电所找到石油大学，研究出一个低成本的升压方案。
控制的核心器件是一台升压变压器和一个LOGO！控制器，变压器为特殊定做，多抽头输出。

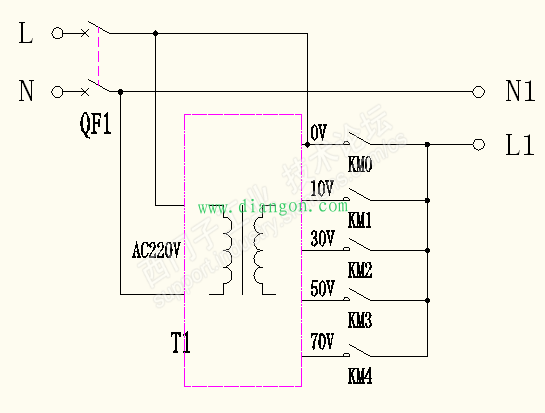

变压器原理图：

思路挺简单，就是利用LOGO！检测供电线路上的电压，供电线路用电压变送器取电压后，经过精密滤波、整流，与基准比较后，输出稳定的电压值。LOGO！检测电压低于某个阈值时，接通上一级升压输出，高于某个阈值时，接通下一级降压输出，主要由模拟量偏差值触发器实现回差的设置，升压电压一共分为5级投切。为了保护变压器，在每组投切输出时，用互锁电路断开其他等级的电压输出端。

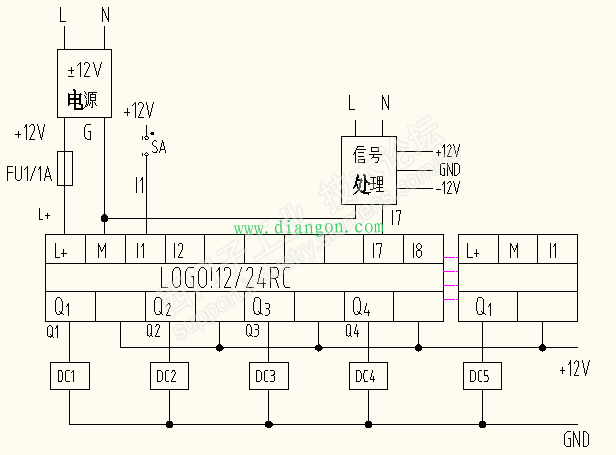

LOGO！接线图：

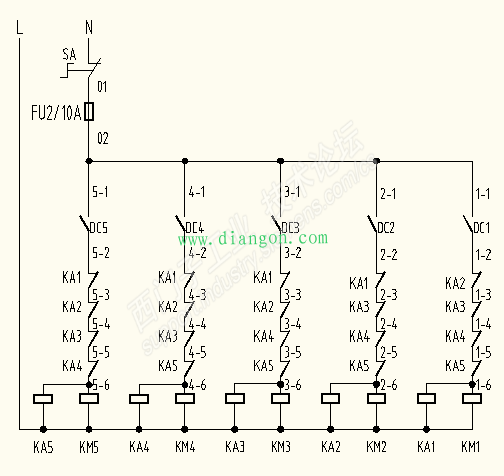

主电路原理图：

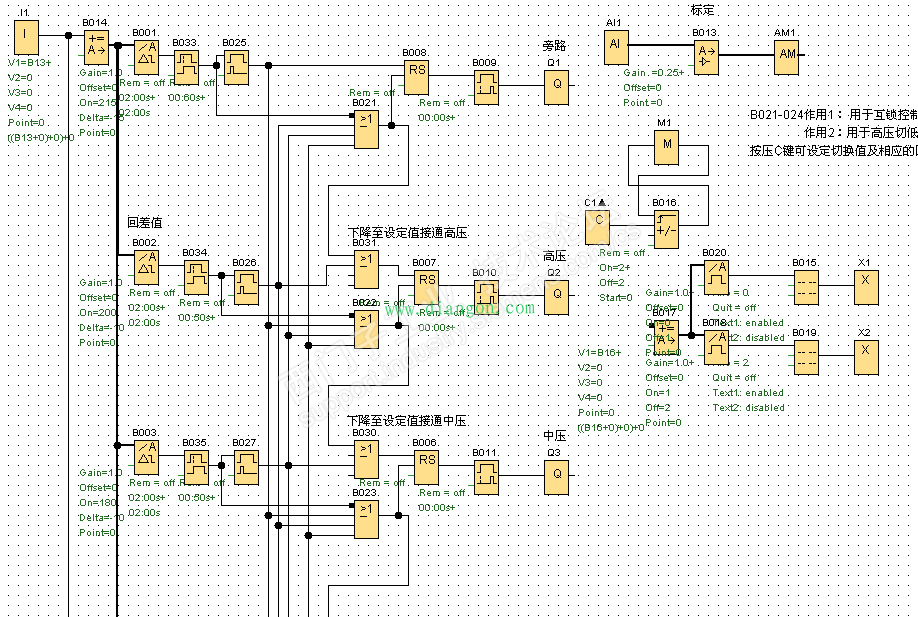

LOGO！程序截图：

该设备在进行实地调试后，能够达到预期效果，可以及时进行升降压的切换。经过爬杆、测试等一系列艰苦的工作后，具体参数已经摸透，出厂时设置好升降压参数即可直接进行实际使用。
