集成电路引脚识别方法

集成电路的引脚很多，少则几个，多则几百个，各个引脚功能又不一样，所以在使用时一定要对号入座，否则集成电路不工作甚至烧坏。因此一定要知道集成电路引脚的识别方法。
不管什么集成电路，它们都有一个标记指出第一脚，常见的标记有小圆点、小突起、缺口，缺角，找到该脚后，逆时针依次为2、3、4.....，如下图（a）所示。对于单列或双列引脚的集成电路，若表面标有文字，识别引脚时正对标注文字，文字左下角为第1引脚，然后逆时针依次为2、3、4.....，如下图（b）所示。

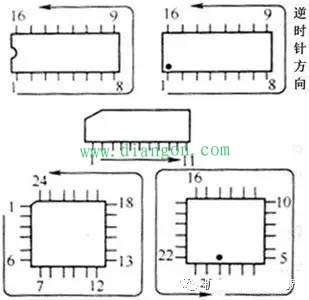

图 (a)

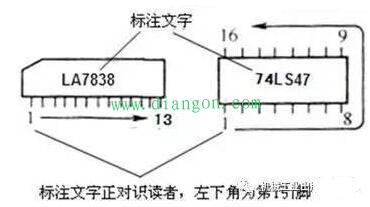

图 (b)
