串联谐振发生的条件及应用

在电阻、电感及电容所组成的串联电路内，当容抗XC与感抗XL相等时，即XC=XL，电路中的电压U与电流I的相位相同，电路呈现纯电阻性，这种现象叫串联谐振。当电路发生串联谐振时电路中总阻抗最小，电流将达到最大值。

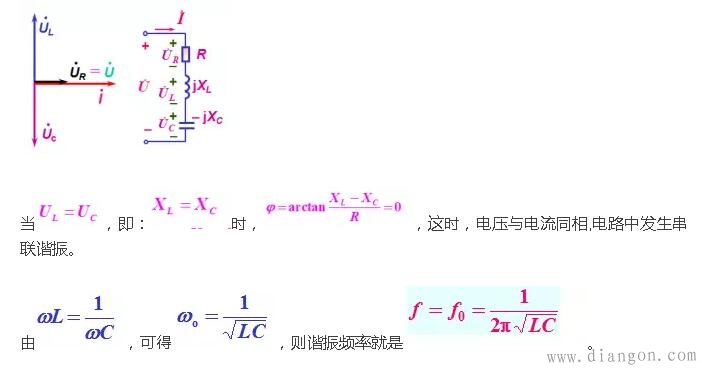

　　串联谐振发生的条件
　　一个串联电路中，要想发生谐振，需要满足一定的条件。

　　串联谐振电路特点
　　● 总阻抗值最小
　　● 电源电压一定时，电流最大
　　● 电路呈电阻性，电容或电感上的电压可能高于电源电压
　　谐振时电路中的能量变化
　　电路向电源吸收的 Q=0 ，谐振时电路能量交换在电路内部的电场与磁场间进行。电源只向R提供能量。
　　高电压可能会损坏设备。在电力系统中应避免发生串联谐振。而串联谐振在无线电工程中有广泛应用。
　　串联谐振电路的应用
　　利用串联谐振产生工频高电压，应用在高电压技术中，为变压器等电力设备做耐压试验，可以有效的发现设备中危险的集中性缺陷，是检验电气设备绝缘强度的最有效和最直接的方法。应用在无线电工程中，常常利用串联谐振以获得较高的电压。

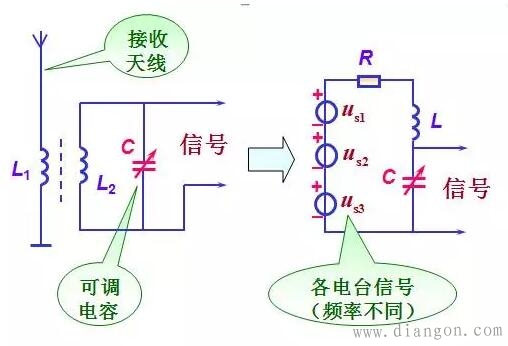

　　在收音机中，常利用串联谐振电路来选择电台信号，这个过程叫做调谐，下图即为其典型电路。

　　当各种不同频率信号的电波在天线上产生不同频率的电信号，经过线圈1L感应到线圈2L。如果振荡电路对某一信号频率发生谐振时，回路中该信号的电流最大，则在电容器两端产生一高于此信号电压Q倍的电压CU。而对于其它各种频率的信号，因为没有发生谐振，在回路中电流很小，从而被电路抑制掉。所以，可以改变电容C，以改变回路的谐振频率来选择所需耍的电台信号。
