三菱PLC常用的指令PLS.PLF.SET.RST

1.PLS和PLF指令：
PLS是上升沿，表示在输入为ON的瞬间通
PLF是下降沿，表示在输入为OFF的瞬间通

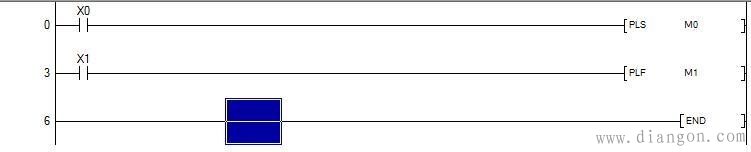

大家编写出如下程序后。
右键鼠标---调试----当前值更改
ON/OFF取反X0和X1
观察M0和M1的状态理解这两个指令的意思

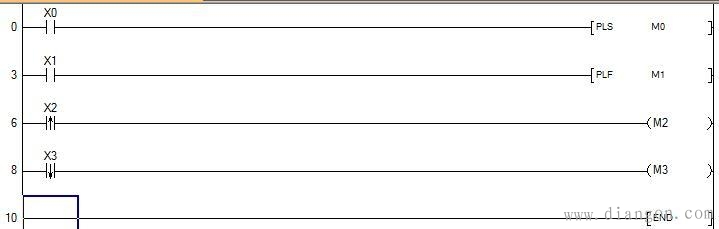

然后我们继续编写如下梯形图：

仔细观察是不是发现 ON/OFF取反X2和X3也能达到PLS和PLF的效果。
2.置位和复位指令：
置位：SET 复位：RST

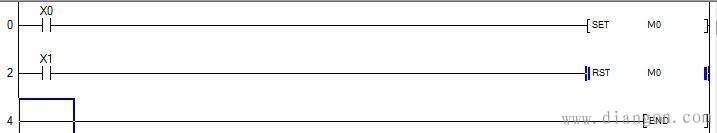

编写梯形图如下：

我们ON/OFF取反 X0和X1观察M0的状态。
会发现：当X0通后M0也通但X0断后M0还是通，当X1通后M0断开
所以我们可以理解为SET这个指令就是让通 的状态一直保持，直到RST后才断开。
