西门子S7-1500 PID参数自整定实验

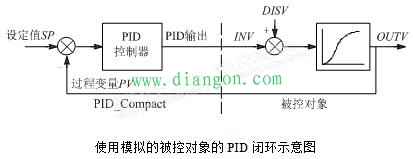

在PID整定窗口设置采样时间为0.3s，预调节之前PID的增益为0.3，积分时间为3s，微分时间为0s。
单击采样时间右边的“Start”按钮，启动测量。用右上角的选择框设置调节模式为“预调节”。用I0.0使设定值从0跳变到70%，立即单击“调节模式”区的“Start”按钮，启动预调节。

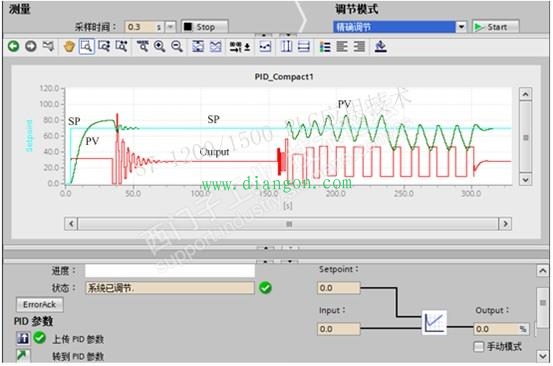

下图左边是预调节的曲线，红色的是PID的输出值Output，PV是过程变量，SP为阶跃设定值。预调节成功地完成后，下面的状态栏出现“系统已调节”的信息。

过程变量和设定值曲线基本上重合后，将调节模式修改为“精确调节”。单击“调节模式”区的“Start”按钮，启动精确调节。经过一段时间后，红色的PID输出曲线以方波波形变换，通过自动控制PID输出的幅值和频率，保证过程变量曲线在设定值水平线上下一定范围内波动。PID输出曲线经过若干次正、负跳变后，精确调节结束，下面的状态栏出现“系统已调节”的信息。
精确调节成功完成后，单击PID调试窗口下面的“上传PID参数”按钮，将CPU中的PID参数上传到离线的项目中。单击“转到PID参数”按钮，切换到组态窗口PID参数页面，可以看到精确调节后CPU中得到的优化的PID参数。
为了观察优化后的参数的控制效果，切换到PID调节窗口。令I0.0为FALSE，过程值下降到0以后，令I0.0为TRUE，使设定值由0跳变到70%，过程变量的响应曲线如下图所示。由图可知优化的PID参数的控制效果是比较理想的。
