保险管基础知识 不懂不配叫电工

说起在线路当中起短路保护功能的保险,只要是个电工都能聊上几句,但保险知识你真的都认全了吗?
在电控线路当中由于主回路和次级回路电压一般为380v或220v,多采用绝缘程度高的RL5/RL32系列。
瓷座螺旋保险。这种保险采用瓷质材料作为绝缘基座,上为含有玻璃圆片观察口的活动部分,此部分可以螺旋松脱或拧紧,以便更换这两种保险里面的RL系列瓷芯保险管。这两种瓷座保险的短路保护电流值由其内部所用保险芯所决定,一般常见电流范围为5--200A左右,这种瓷芯保险管多采用康铜丝作为保险丝,并在其周围填充起到灭弧作用的精磨石英砂。这种瓷芯保险管一头大多有一块标有红色或者粉红色的指示片,使用时要将此片朝向玻璃观察口,作用是在保险丝熔断后,此指示片会在内置反作用弹簧的推动下弹出,起到指示报警的作用,故安装时应加以注意。

在一些电压等级相对较低的场合,还会用到RM10/RM15系列的胶木保险管。这种保险管多采用弹簧片内嵌方式安装固定,其外观为长筒型,两端为铜质螺帽盖,其内部各含有一个保险丝锁片,方便用户根据负荷大小而选择的不同规格的保险丝固定使用,而中部为红色绝缘木材料车制而成。和RL5/RL32保险所用保险芯不同,这种保险里面无填充物。这种保险管多使用在AC220v环境当中,其电流使用范围在5--60A左右,其保险丝好坏需拆卸两端固定螺帽查看,或者借助万用表测量判断。

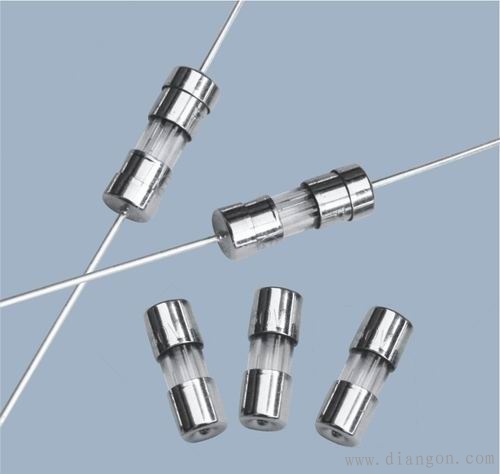

此外在一些设备当中还会用到BLX-1型玻璃保险管,这种保险管以及底座多固定在设备的外壳上,外露标有FUSE(英文保险之意)和松动方向指示的塑料帽,内部采用圆柱形玻璃管保险芯,其短路动作电路范围在0.5--20A之间,这种保险的引线端子多采用锡焊方式,体积小,重量轻,在一些对电流要求不高的地方被广泛采用。
除了上面介绍的三种常见的保险管外,还有外形与小型空气断路器相似导轨安装方式的RT18系列保险管等多种保险管。但这些保险的熔断芯或者保险丝都是一次性使用,而且存在动作时间有偏差等缺点,故现在大有被各种动作灵敏,无熔丝的空气断路器所取代,例如我们常见的DZ47系列断路器。
