如何防止防止雷电浪涌电压对变频器的破坏

主变压器受雷击后，由于一次断路器断开，会使变压器二次产生极高的浪涌电压，如图所示。这时应采取如下对策。

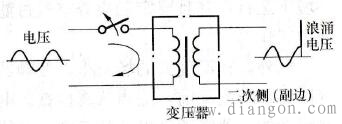

图 由于变压器一次断开而产生的浪涌电压

①为防止浪涌电压对变频器的破坏，可在变频器的输入端增设压敏电阻。其耐压应低于功率模块的耐压，以保护元器件不被击穿。

②选用产生低浪涌电压的断路器，并同时采用压敏电阻。

③变压器一次断开时，可通过程序控制，使变频器提前断开。同时，也要增设相关的压敏电阻保护，通过励磁储存能量计算电阻值。此外，主回路用的避雷器和熔断器应选用特种规格。
