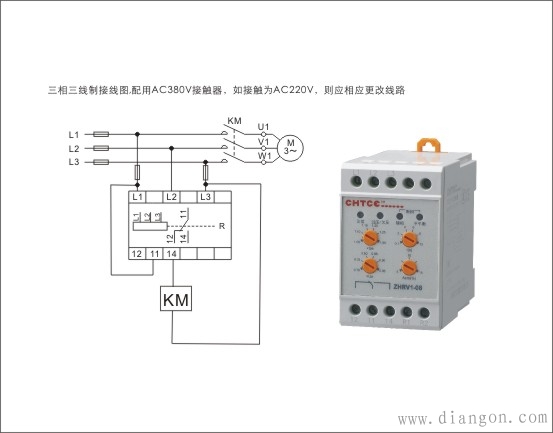

相序保护器接线图

取样三相电源并进行处理，在电源相序和保护器端子输入的相序相符的情况下，其输出继电器接通，设备主控制回路接通。现有两类产品一类为：当电源相序发生变化时，相序不符，输出继电器无法接通，从而保护了设备，避免事故的发生；另一类采用数字微芯技术产品，可实现自动相序识别，并实现自动相序转换，保证电机恒定相序转动。

三相电源依次接入保护器的U,V,W(有的是R,S,T或L1、L2 、L3)三个接线点，相序保护器的辅助触点一般有一常开一常闭。接入控制回路中，具体接常开还是常闭根据控制原理或者接线图来接，.当相序错误或者缺相的时候保护器的辅助触点动作常开变常闭，常闭变常开。若起到保护作用，应该接常闭触点。
