数字万用表如何测电流?数字万用表测电流方法原理
时间：2023-03-07来源：佚名
|

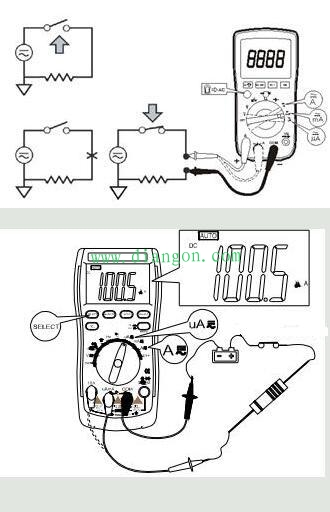

交直流电流的测量: 将量程开关拨至DCA（直流）或ACA（交流）的合适量程，红表笔插入mA孔（＜200mA时）或10A孔（＞200mA时）,黑表笔插入COM孔，并将万用表串联在被测电路中即可。测量直流量时，数字万用表能自动显示极性。 使用注意事项 : a如果无法预先估计被测电压或电流的大小，则应先拨至最高量程挡测量一次，再视情况逐渐把量程减小到合适位置。测量完毕，应将量程开关拨到最高电压挡，并关闭电源。 b满量程时，仪表仅在最高位显示数字“1”，其它位均消失，这时应选择更高的量程。 1、测电流之前，先判断电流的性质（交流和直流）、电流大小范围。 2、选择恰当的测量工具（比如安全、精度和现场测量时使用方便）和测量档位。选择恰当的测量工具后，如果不是专业技术人员，而只是兴趣爱好者，建议阅读使用说明。 3、一般的操作步骤： 1）如果是小型用电设备（如电子设备等），可以阅读产品说明书中有关产品用电功率相关描述，该部分说明有时候直接将用电设备工作时通过的电流范围标示在说明书中。如果说明书只是标明了用电功率和电压，则可以通过公式“A=W/V”计算得出电流。当需要测试多个设备工作时的总电流时，将单个设备的电流相加，计算出主线路上的总电流。 如果需要实际测量： （1）选择恰当档位（测电流，电流值范围） （2）断开被测线路（但是用电设备和负载不能断开，否则就是线路短路！），将万用表窜入线路（注意是串联），此时万用表电阻几乎为零，流经万用表的电流就等于流经用电设备和负载的电流。 2）如果是较大型用电设备（工作电压一般为220V至380V），建议使用钳形电流表（万用表）。其原理是在通电线路上形成闭合的电磁场，电磁场的变化引起万用表产生电流。这个电流与被测线路电流存在一个比例关系，从而可以直接在电流表中读出线路电流。 万用表测电流图列
|
