电动机自耦变压器与时间继电器启动控制电路原理图解

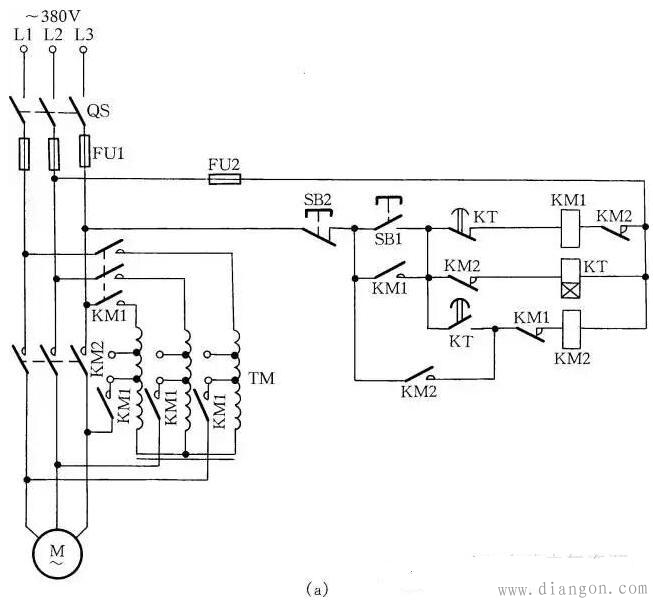

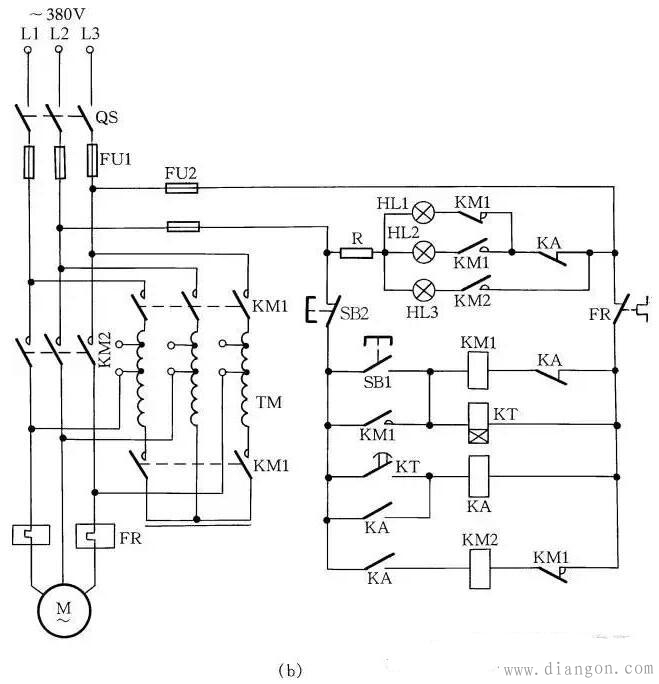

对容量较大的220/380V△/Y形笼型电动机不能用Y-△方法启动，可用自耦变压器及时间继电器完成自动控制启动。见图(a)，只要按下操作按钮SB1，KM1吸合，进行降压启动，经一段时间，电动机达到额定转速后，时间继电器KT动作，KM1失电，KM2得电，电动机在全压下正常运转。按下SB2停止按钮，电动机便失电停转。而另一种采用自耦变压器与时间继电器启动控制的线路如图(b)所示，它的线路较完善，故在启动大型电动机时采用这种方法非常多见。工作时按下启动按钮SB1，电动机降压启动。待电动机启动完毕，通过时间继电器能自动转换为全压运行。另外图(b)中还加有指示灯线路，用于指示整个启动过程的情况。
