电气发展到今天，可以说配电柜无处不在，但往往藏在深处，有的甚至与我们只有一墙之隔，但是很多非专业电工往往没机会看到。许多普通电工爱好者或新手电工，看到配电柜时，往往只专注于研究其内部回路、母线等情况，涉及到柜型等内容，很多人就没心思再做研究。
实际上，研究柜型特点，对于理解电路虽没有很大帮助，但是对了解单个柜内布线特点却很有用。尤其是装修领域或物业等电工，对柜型更是嗤之以鼻。
闲话不多说，电气中常见的柜型有XL-21,GGD,GCK,GCK,MNS等，各种柜型，都属于配电柜，下面我们逐一分析各配电柜与其余柜型的区别。

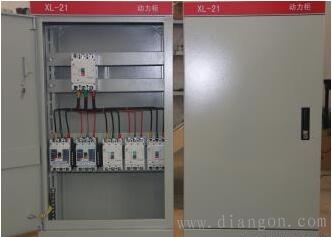

XL-21
“XL”系列，除了XL-21（简称21柜）以外，还有XL-20（20柜）、XL-28（28柜）等等，它们之间的区别，是柜内电压不同，以21柜为例，电压往往不超过500V。
“XL”系列叫做动力柜，实际上可以看做是一个大配电箱，往往用在终端电路中。
它与其它柜型的区别，也是说它是大配电箱的原因如下：
主母线不固定；
隔离刀开关向前开启；
只对下端负载负责，只负载检修负载。

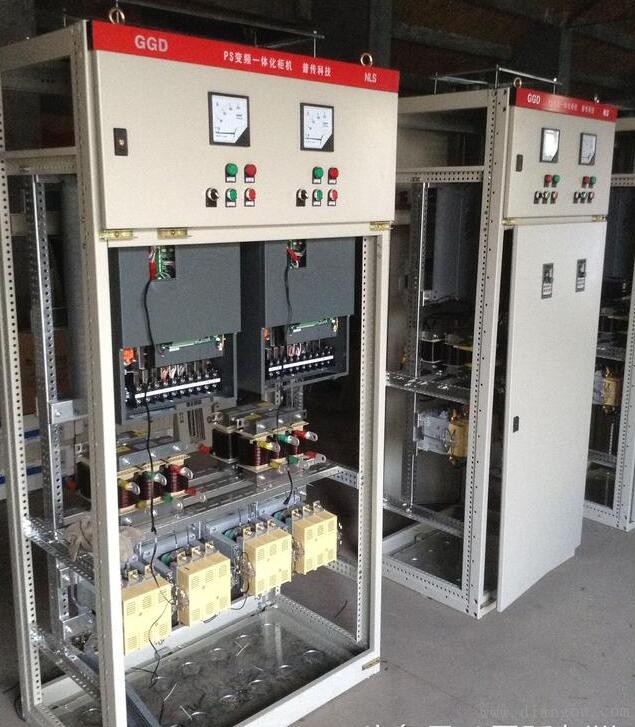

GGD
GGD，全称叫做固定式开关柜。GGD的外观（合上柜门以后）与21柜很像，与GCK,GCS,MNS的区别一目了然——GGD有柜门，而后三者没有。
GGD，GCK，GCS，MNS有几个共同点，是它们与21柜等配电箱柜的区别：
安装于变压器低压侧进线处；
主母线固定；
对下端所有配电箱柜负责。
GGD与后三者柜型，除了外观外，区别如下：
GGD是通柜形式，打开柜门后内部连通；
造价低、内部回路少，只适用于小型配电室；
不能与计算机连通。
GCK，GCS，MNS
把这三者放在一起，是因为它们有一个共同的名称——抽出式开关柜，简称抽屉柜。顾名思义，在这些柜型中，没有柜门，是独个的像抽屉一样的结构，外观更类似于家用五斗橱。
抽屉柜特点不再赘述，上述21柜和GGD的特点中，提到没有的东西，组合在一起就是抽屉柜。除此以外，抽屉柜最大的特点就是在维修电路时，哪个抽屉里的东西坏了，单独抽出该抽屉进行更换即可，不影响其它抽屉的正常使用。，这使得检修成本降低很多（检修时不耽误生产）。下面单独阐述抽屉柜每一个柜型的特点。

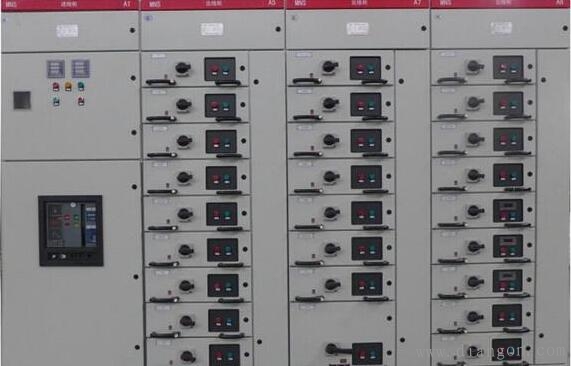

MNS
把它放在最前面说，是因为MNS柜的技术水平最高，，当年是从ABB公司引进的先进柜型。特点如下（与其余两个柜型相比）：
分断能力强；
热稳定性高；
垂直接线排是三相四线；
最小抽屉单元1/4模数（每层可以装4个抽屉）。
除此以外，MNS柜型与GCS柜型相同，但MNS的造价要高很多，中小型用户往往不会使用。

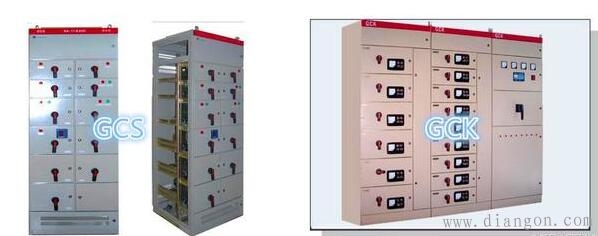

GCK，GCS
这两者不论从外观还是名称，都极易混淆。相对来说，GCS抽屉柜要更先进一些。以下从不同角度阐述二者区别——
单元高度：即抽屉的高度。GCK新柜型每个抽屉高200MM，老式柜型高240MM；GCS每个抽屉高度为160MM。
单元数量：一般抽屉柜总高为2.2M，除去下端通风和上端母线，GCK可以分为9个单元，而GCS可分为11个（标准柜，有些定制的非标柜就不一定了）。
抽屉模数：即每个单元内的抽屉数量。GCK是1个，GCS是2个（也可以只放1个）。如此一来，GCS就可以比GCK做更多的回路（单元数量多，抽屉模数多）。
抽出推进装置：GCS是旋转抽出推进，靠内部机械机构助力；GCK是靠大手柄，直接拉出（靠蛮力）。
今天说的这些，都是为了能够一眼分辨出是什么柜型，具体到了柜内结构。至于其内部材料、母线位置等配电相关内容，我们改日再具体分析。
|
