变频电源U/f曲线和变频电机特性曲线

变频调速电机一般均选择4级电机，基频工作点设计在50Hz，频率0～50Hz(转速0～1480r/min)范围内电机作恒转矩运行，频率50～100Hz(转速1480～2800r/min)范围内电机作恒功率运行，整个调速范围为0～2800r/min，基本满足一般驱动设备的要求，其工作特性与直流调速电机相同，调速平滑稳定。如果在恒转矩调速范围内要提高输出转矩，也可以选择6级或8级电机，但电机的体积相对要大一点。

由于变频调速电机的基频（即“基本运行频率”的简称，以下皆同）设计点可以随时进行调整，可以在计算机上精确地模拟电机在各基频点上的工作特性，由此也就扩大了电机的恒转矩调速范围，根据电机的实际使用工况，不仅可以在同一个机座号内把电机的功率做得更大，也可以在使用同一台变频器的基础上将电机的输出转矩提得更高，以满足在各种工况条件下将电机的设计制造在最佳状态。

变频调速电机可以另外选配附加的转速编码器，可实现高精度转速、位置控制、快速动态特性响应的优点；也可配以电机专用的直流（或交流）制动器以实现电机快速、有效、安全、可靠的制动性能。

变频调速电机为三相交流同步或异步电动机，根据变频器的输出电源有三相380V或三相220V，所以电机电源也有三相380V或三相220V的不同区别，一般4kW以下的变频器才有三相220V电源，由于变频电机是以电机的基频点来划分不同的恒功率调速区和恒转矩调速区的，所以变频器基频点和变频电机基频点的设置都非常重要。

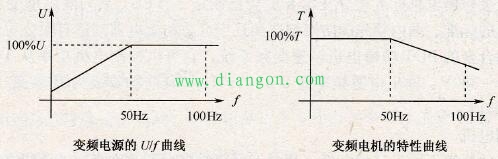

图所示为变频电源的U/f曲线和变频电机的特性曲线。

图 变频电源的U/f曲线和变频电机的特性曲线
