有源电力滤波器的基本原理

有源电力滤波器是一种用于动态抑制谐波、补偿无功的新型电力电子装置，能对动态谐波和频率、无功进行动态补偿，其应用可克服LC滤波器等传统的谐波抑制和无功补偿方法的缺点。

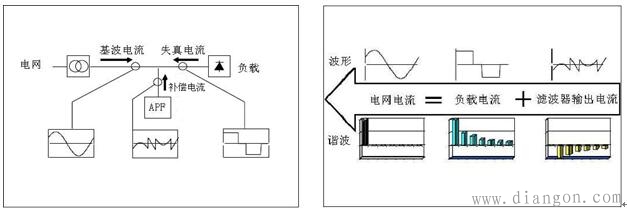

有源电力滤波器的基本原理如图所示：

检测补偿对象的电压和电流，经指令电流运算电路计算得出补偿电流的指令信号，该信号经补偿电流发生电路放大，得出补偿电流，补偿电流与负载电流中要补偿的谐波及无功等电流抵消，最终得到期望的电网电流。
