变频器基本操作输入端的设置

变频器的外接输入控制端子中，有一部分端子的功能是固定的，或出厂设定中已有明确功能，也可以通过功能预置更改的。这部分输入端子称为基本操作输入端。各种变频器对基本操作输入端的设置不尽相同，图是两个例子。

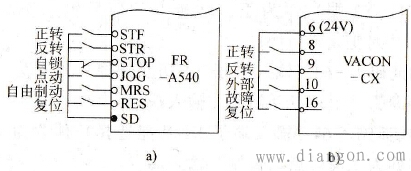

图 基本操作输入端举例

a)三菱FR-A540变频器b）瓦萨CX变频器

图a是三菱FR-A540系列变频器的配置，其基本操作输入端有正转、反转、自锁、点动、自由制动、复位等；

图b是瓦萨CX系列变频器的配置，其基本操作输入端有正转、反转、外部故障、复位等。

可见，配置的差异是比较大的。
