接触器自锁正转控制线路原理图解

很多朋友，一看到电路，就头痛，其实电路就像积木，不论多复杂的电路，都是由小电路搭积而成。所以只要掌握了基本电路单元，就能看懂的整个电路。下面就是接触器自锁正转控制线路，我们从电路组成与技术要求开始分析。

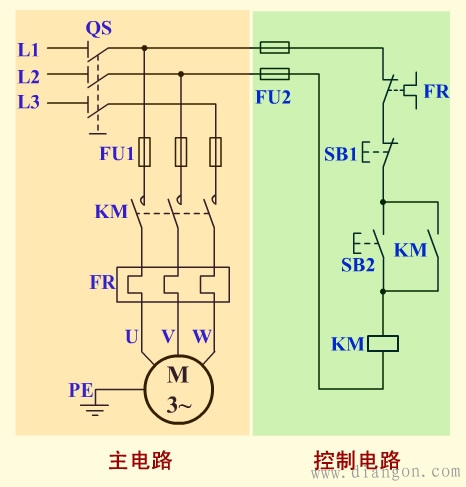

1、电路原理图

2、电路组成

　　本电路由电源隔离开关 QS；熔断器 FU1、FU2；交流接触器 KM；启动按钮 SB2；停止按钮 SB1；热继电器 FR 和电动机 M 组成。

3、技术要求

按启动按钮 SB2，电动机起动并连续运行。

按停机按钮 SB1，电动机停止运行。

4、工作原理

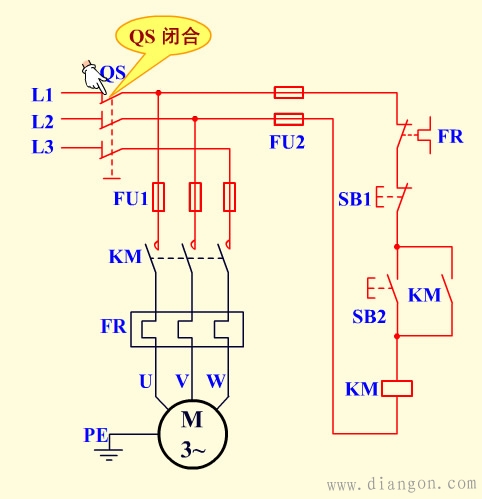

（1）合上 QS，电源引入。如下图所示：

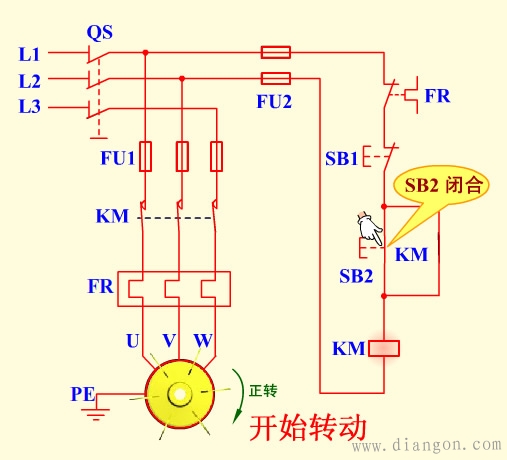

（2）电动机正转运行

按下 SB2→KM 线圈得电→→KM 主触点闭合→电动机 M 正转。

同时→KM 自锁触点闭合→实现自锁。

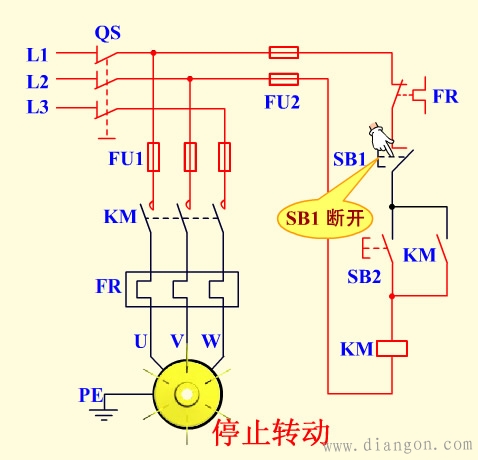

（3）电动机停止运行

按下 SB1→KM 线圈失电→→KM 主触点断开→电动机 M 停止。

同时→KM 自锁触点断开→解除自锁。
