PLC工程应用经验

　　plc通讯端口损坏一例

　　我们有一项工程，PLC端口烧坏。PLC通讯线是通过滑环引出的。考虑到前几天刚下过雨，怀疑是滑环进水引起的PLC通讯线短路，而烧坏PLC端口的。用摇表测量通讯线（线路两端均悬空），发现通讯线间有电阻，正常时应为无穷大，而测量时，电阻在5M～10M之间。从而认定PLC端口烧坏是滑环进水造成的，更换滑环后正常。

　　尽量避免多次调用同一子程序

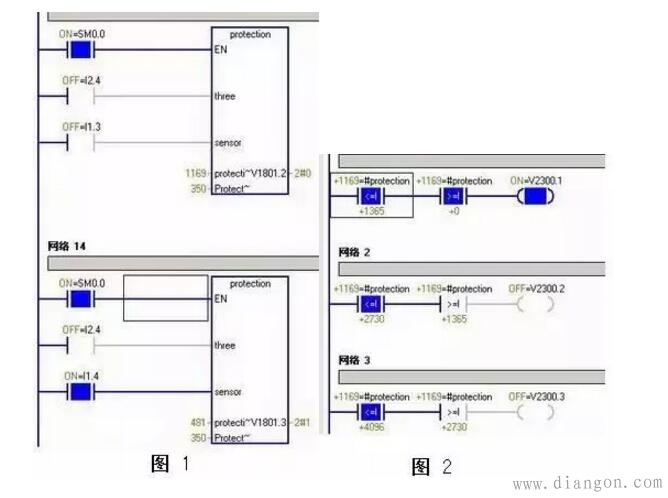

　　在程序中，多次调用同一个子程序，在语法方面没有什么错误，但我们要尽量避免这一做法，尤其是在带有形式参数时。下面通过一例来说明。如下图1所示，网络13和14都调用protection子程序，这时，网络14调用时protection子程序的运行状态如图2所示。我们注意到，网络14调用时的形参＃protection的数值（1169，网络13调用该子程序时的参数值）并不是网络14调用protection子程序所要的数值（应是481）。这样，就会造成我们所不希望的结果。

　　PLC输入的线间电容引起的误动作

　　电缆的各导线间都存在电容，合格的电缆能把此容值限制在一定范围之内。就是合格的电缆，当电缆长度超过一定长度时，各线间的电容容值也会超过所要求的值，当把此电缆用于PLC输入时，线间电容就有可能引起PLC的误动作，会出现许多无法理解的现象。主要为：

　　明明接线正确，但PLC却没有输入；

　　PLC应该有的输入没有，而不应该有的却有，即PLC输入互相干扰。

　　最近，在调试一PLC系统时，就出现了一种现象。MIC传感器不动作，或动作后，另一传感器（FLY）的动作影响MIC传感器，即：MIC动作时，FLY传感器一动作，MIC就变成不动作了。也就是：传感器的动作彼此影响，怀疑是电缆质量不好，线间电容不合要求造成的。直接把MIC传感器接到PLC，不使用电缆后，一切动作正常。

　　消除线间电容影响的办法：

　　（1）使用电缆芯绞合在一起的电缆；

　　（2）尽量缩短使用电缆的长度；

　　（3）把互相干扰的输入分开使用电缆；

　　（4）使用屏蔽电缆。

　　PLC合理编程消除误操作

　　（1）消除手指颤动：使用微分指令DIFU（13）来检索按钮送入电信号的上升沿，在一个执行周期里PLC只执行一次，从而避免此类误操作；

　　（2）无意识操作：

　　①优化显示功能，使用不同的指示灯来显示各种不同的工作状态：平光－运行状态，高频闪光（1秒1次）－试验状态，低频闪光（3秒闪1次）－步进状态

　　②输入信号联锁
