西门子S7-1200/S7-1500中如何在定时器运行时修改设定时间并立即生效

很多用惯了西门子S7-300/S7-400的工程师，刚换到西门子S7-1200时，会很不习惯定时器只有IEC定时器。其实呢，西门子S7-300/S7-400也有，只不过是在SFB中。
其实呢IEC定时器有诸多好处，比如定时时间长，易于嵌入FC/FB，没有数量限制，此外对于S7-300/S7-400设定时间还可以修改立即生效。
对于西门子S7-1200/S7-1500，虽然在定时器功能块上修改不能立即生效，但是还是有解决方案的。
可以利用这个指令：

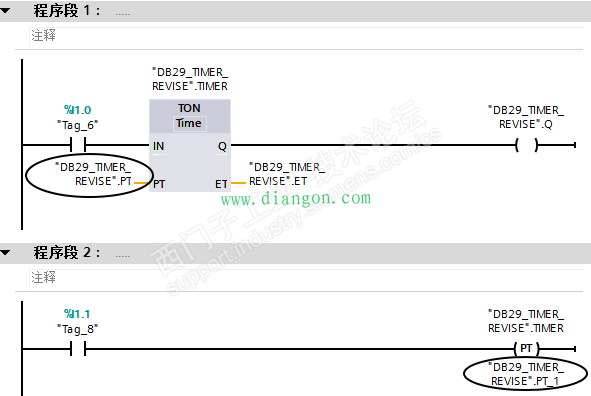

利用这个指令通过沿触发就可以立即实现定时器设定时间的修改。但是如果出现下面这种情况的话，等到下次定时器使用，就会恢复成之前的设置，所以最好这两个设置成一个变量，然后关联至hmi上。

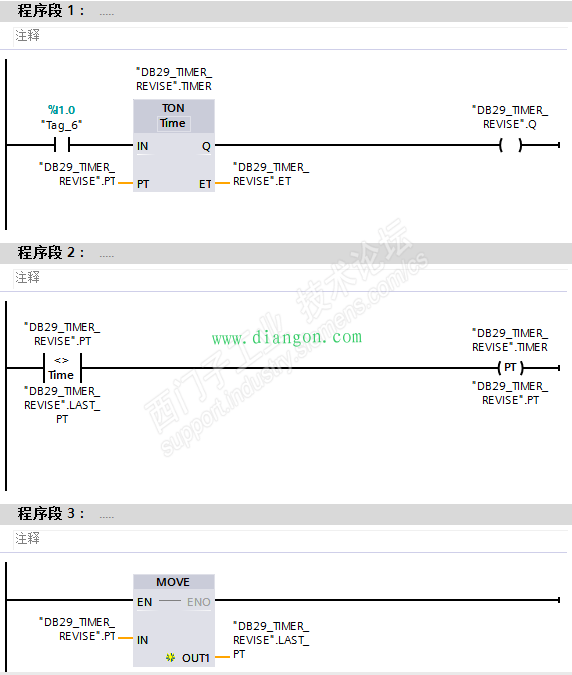

考虑到上图中还需增加一个触发按钮，所以下面又简单修改了一下程序，去掉了按钮也可以实现直接在HMI上修改定时器设定时间，并且立即生效，还不需要HMI其他方面的变化。
