常见FF总线仪表类型

FF总线仪表是嵌入微处理器、实时嵌入式操作系统和FF现场总线协议栈, 具有传感测量、数字通信、自动补偿、自动诊断、分散控制、信息存储等功能的仪表。目前, 国际上较为常见的FF总线仪表类型及用途主要有以下几种：
①IF表
IF表指电流信号到现场总线信号变送器，它是将4-20mA电流信号转换成现场总线信号，用于将传统的4-20mA输出的模拟仪表连接到现场总线控制系统中，适用于企业控制系统改造，可以很大程度上保护用户原有的可利用的模拟仪表资源，减少用户投资。
②FI表
FI表指现场总线到电流信号变送器，它是将现场总线信号转换成4-20mA电流信号，用于现场总线控制设备与需要4-20mA电流输入信号的仪表的连接，也是现场总线与4-20mA 流控制的执行机构及控制装置的控制信号转换设备，适用于现场总线控制系统与4-20mA电气转换器或电动调节阀的连接，有利于保留企业控制系统改造中的可利用的执行设备。
③TT表
TT表指现场总线温度变送器，它是将Pt100、Cu50等热电阻信号转换成现场总线信号，适用于现场总线控制系统中对温度信号的采集。
④PT表
PT表指现场总线智能压力变送器，它是将压力信号转换成现场总线信号，适用于现场总线控制系统中对压力、流量、液位等信号的采集。
⑤FP表
FP表指现场总线到气动信号转换器，它是将从总线接收的输入信号按比例转换成3-15psi气压信号，连接到非现场总线类型的气动阀门定位器上，用于代替模拟的电/气转换器，控制系统中的气动阀门。
⑥FY表
FY表指现场总线气动阀门定位器，它是将现场总线信号转换成相应的压力输出控制阀门到所需位置，实现气动阀门的定位控制。

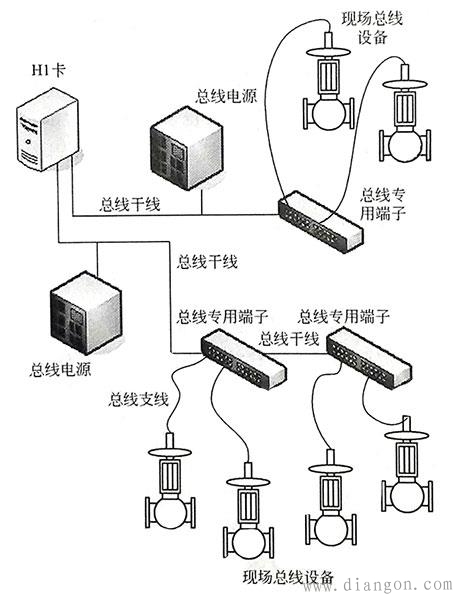

FF总线网络连接方式见图2。
