对于接收4-20mA模拟信号的模块，在没有联接模拟量信号源时测量输入两端，如有24VDC左右电压的是两线制的模块，反之是四线制的模块，此法是在模块其余工作条件都准备就序才成立。
对于发出4-20mA模拟信号的仪表/变送器/传感器（发送源），在没有联接模拟量信号接收模块时测量输出两端电压，如有24VDC左右电压的是四线制的模块，反之是两线制的模块，此法是在模拟信号发送源其余工作条件都准备就序才成立。
两线制的4-20mA模拟信号接收模块，只能接2线制的信号源；而四线制的4-20mA模拟信号既能接四线制的信号源，通过串入24VDC的电源，还能接两线制的信号源。
西门子的模拟量模块，具体接线是二线制还是四线制，模块硬件配置设置里是可改的.具体用那种，取决于外来4-20mA信号是否需要西门子模拟量模块提供24VDC电源串入4-20mA回路，如果回路需要串入模拟量模块该通道的24VDC，选二线制，比如变送器等(如果串入外部24VDC电源选四线制，不过一般这种不用，西门子也不推荐怕烧坏自己模块)；还有一种，直接进来信号就是4-20MA信号,而不需要供24VDC(一般二次仪表都这样),这种硬件设置里面就选四线制。
西门子模块具体二线制和四限制都支持,具体选择根据使用回路是否需要模块提供24VDC来决定。
其实两线还是四线的还是比较容易区分的,两线是现场仪表的输出信号需要由plc或dcs系统提供电源的，四线是仪表自己提供输出信号的电源的，不需PLC或DCS的供电,西门子的AI模块是需要定义通道信号的类别的。

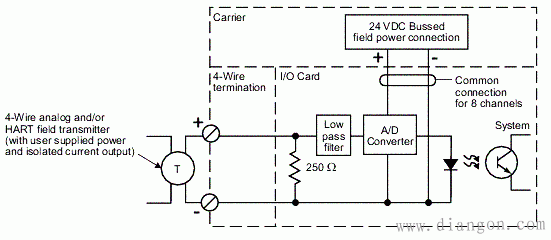

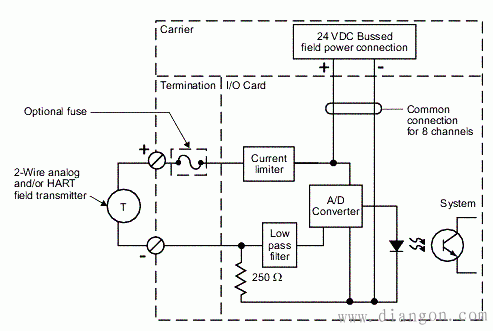

给一个deltav系统4-20mA输入卡件的原理框图，希望对大家有帮助。注意观察250欧姆电阻所在的位置。
|
