定子串电阻降压启动原理图解

三相笼型异步电动机有直接启动和降压启动两种方式。直接启动简单、可靠、经济，但启动电流是其额定电流的 4～7倍。因此，功率大的电动机直接启动时，过大的启动电流会导致电网电压显著下降，从而影响同一电网上其它电器的正常工作。

一般容量在 10kW 以下或其参数满足下式的三相笼型异步电动机可采用直接启动，否则必须采用降压启动。

式中：

—电动机的直接启动电流/A；

—电动机的额定电流/A；

S—变压器容量/kVA；

P—电动机额定功率/kW。

降压启动是指：利用启动设备或线路，降低加在电动机定子绕组上的电压来启动电动机。降压启动可达到降低启动电流的目的，但由于启动力矩与每相定子绕组所加电压的平方成正比，所以降压启动的方法只适用于空载或轻载启动。

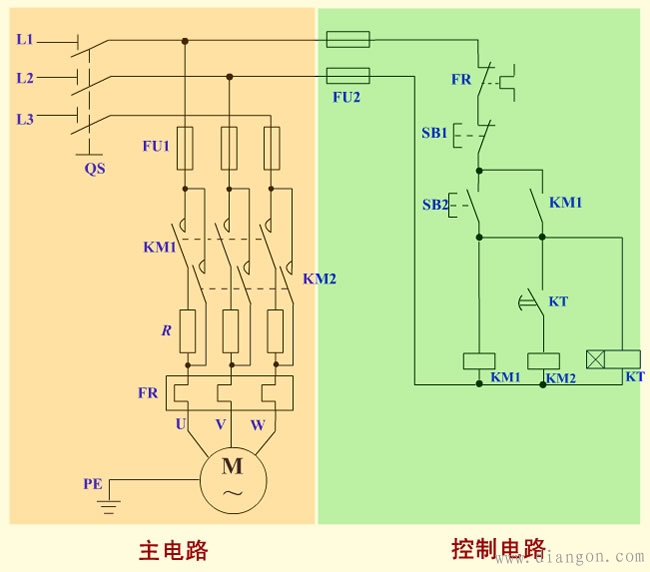

1、电路原理图

2、电路组成

本电路由电源隔离开关 QS；熔断器 FU1、FU2；交流接触器 KM1、KM2；热继电器 FR；时间继电器 KT；启动按钮SB2；停机按钮 SB1；起动电阻 R 及电动机M1、M2 组成。

3、技术要求

在电动机启动时，在定子电路中串入启动电阻，使电动机定子绕组电压降低，启动结束后再将电阻切除，使电动机在额定电压下正常运行。正常运行时定子绕组接成 Y 型的笼型异步电动机，可采用这种方法启动。

4、工作原理

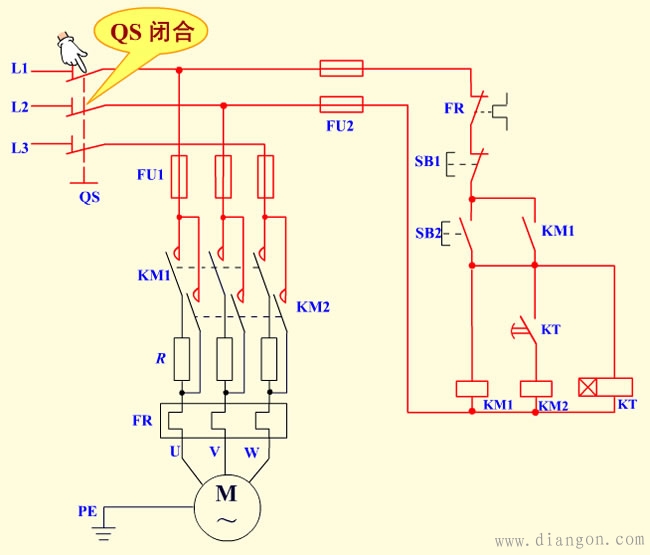

（1）合上 QS，电源引入。

（2）串电阻启动

按下按钮 SB2→ KM1 线圈得电→

→KM1 主触头闭合，电动机串电阻启动。

→KM1 动合触点闭合→实现自锁。

→KT 线圈得电，通电延时。

（3）全压运行

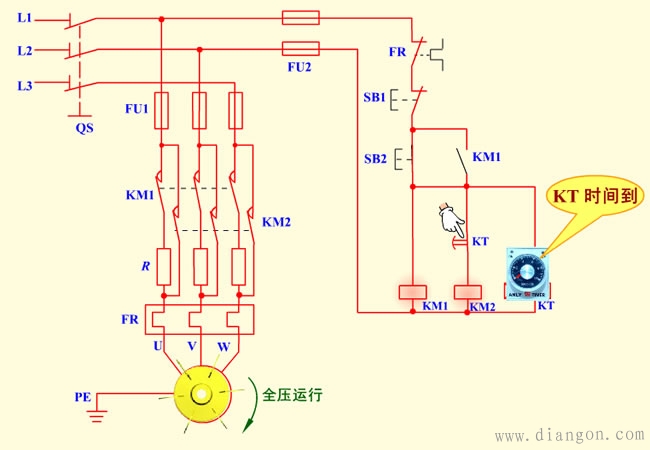

　当达到 KT 的整定时间，其动合延时触点闭合→KM2 线圈得电→KM2 的常开主触点闭合将 R 短接，电机全压运转。

（4）停止

　　按下 SB1 电动机停止运行。

（5）停止使用时，断开电源开关 QS。

降压启动用电阻一般采用 ZX1、ZX2 系列铸铁电阻，其阻值小、功率大，可允许通过较大的电流。

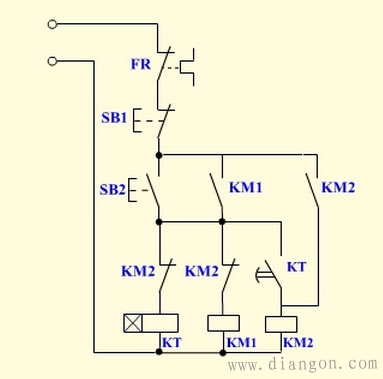

上述电路当电动机全压运转后，KT 及 KM1 线圈仍然有电，这样会造成不必要的浪费。将控制电路做以下修改就可解决上述问题。电路原理请自行分析。
