三级管的用途

三极管，全称应为半导体三极管，也称双极型晶体管、晶体三极管，是一种电流控制电流的半导体器件·其作用是把微弱信号放大成辐值较大的电信号，具有电流放大作用，也用作无触点开关，是电子电路的核心元件。您对三极管工作原理、三极管放大电路原理和三极管的作用这些知识了解吗？本文将要为大家介绍三极管的作用的相关知识，如果您对这些知识感兴趣的话，那本文就再适合您不过了。接着就和我一同去了解三极管的相关信息和资料吧！

三极管工作原理

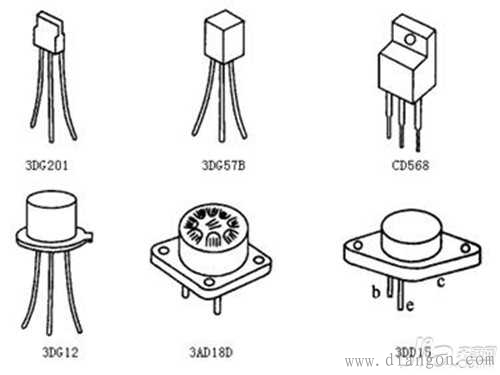

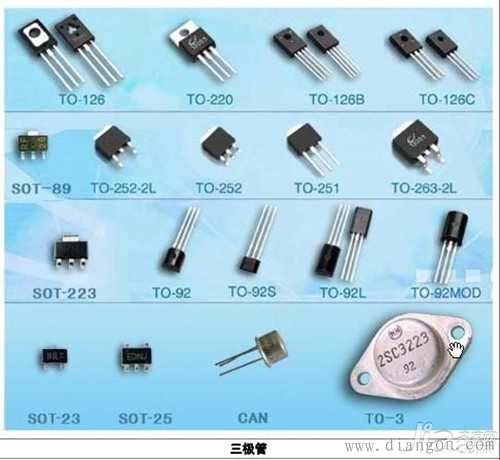

晶体三极管(以下简称三极管)按材料分有两种：锗管和硅管。而每一种又有NPN和PNP两种结构形式，但使用最多的是硅NPN和锗PNP两种三极管，(其中，N表示在高纯度硅中加入磷，是指取代一些硅原子，在电压刺激下产生自由电子导电，而p是加入硼取代硅，产生大量空穴利于导电)

一、电流放大原理

下面的分析仅对于NPN型硅三极管.我们把从基极B流至发射极E的电流叫做基极电流Ib;把从集电极C流至发射极E的电流叫做集电极电流 Ic.这两个电流的方向都是流出发射极的,所以发射极E上就用了一个箭头来表示电流的方向.三极管的放大作用就是：集电极电流受基极电流的控制(假设电源 能够提供给集电极足够大的电流的话),并且基极电流很小的变化,会引起集电极电流很大的变化,且变化满足一定的比例关系：集电极电流的变化量是基极电流变 化量的β倍,即电流变化被放大了β倍,所以我们把β叫做三极管的放大倍数(β一般远大于1,例如几十,几百).如果我们将一个变化的小信号加到基极跟发射 极之间,这就会引起基极电流Ib的变化,Ib的变化被放大后,导致了Ic很大的变化.如果集电极电流Ic是流过一个电阻R的,那么根据电压计算公式 U=R*I 可以算得,这电阻上电压就会发生很大的变化.我们将这个电阻上的电压取出来,就得到了放大后的电压信号了。

二、开关作用原理

下面说说三极管的饱和情况.像上面那样的图,因为受到电阻 Rc的限制(Rc是固定值,那么最大电流为U/Rc,其中U为电源电压),集电极电流是不能无限增加下去的.当基极电流的增大,不能使集电极电流继续增大 时,三极管就进入了饱和状态.一般判断三极管是否饱和的准则是：Ib*β〉Ic.进入饱和状态之后,三极管的集电极跟发射极之间的电压将很小,可以理解为 一个开关闭合了.这样我们就可以拿三极管来当作开关使用：当基极电流为0时,三极管集电极电流为0(这叫做三极管截止),相当于开关断开;当基极电流很 大,以至于三极管饱和时,相当于开关闭合.如果三极管主要工作在截止和饱和状态,那么这样的三极管我们一般把它叫做开关管。

三极管的作用

晶体三极管具有电流放大作用，其实质是三极管能以基极电流微小的变化量来控制集电极电流较大的变化量。这是三极管最基本的和最重要的特性。我们将ΔIc/ΔIb的比值称为晶体三极管的电流放大倍数，用符号“β”表示。电流放大倍数对于某一只三极管来说是一个定值，但随着三极管工作时基极电流的变化也会有一定的改变。

(1)扩流。把一只小功率可控硅和一只大功率三极管组合，就可得到一只大功率可控硅，其最大输出电流由大功率三极管的特性决定，见附图9(a)。图9(b)为电容容量扩大电路。利用三极管的电流放大作用，将电容容量扩大若干倍。这种等效电容和一般电容器一样，可浮置工作，适用于在长延时电路中作定时电容。用稳压二极管构成的稳压电路虽具有简单、元件少、制作经济方便的优点，但由于稳压二极管稳定电流一般只有数十毫安，因而决定了它只能用在负载电流不太大的场合。图9(c)可使原稳压二极管的稳定电流及动态电阻范围得到较大的扩展，稳定性能可得到较大的改善。

(2)代换。图9(d)中的两只三极管串联可直接代换调光台灯中的双向触发二极管;图9(e)中的三极管可代用8V左右的稳压管。图9(f)中的三极管可代用30V左右的稳压管。上述应用时，三极管的基极均不使用。

(3)模拟。用三极管够成的电路还可以模拟其它元器件。大功率可变电阻价贵难觅，用图9(g)电路可作模拟品，调节510电阻的阻值，即可调节三极管C、E两极之间的阻抗，此阻抗变化即可代替可变电阻使用。图9(h)为用三极管模拟的稳压管。其稳压原理是：当加到A、B两端的输入电压上升时，因三极管的B、E结压降基本不变，故R2两端压降上升，经过R2的电流上升，三极管发射结正偏增强，其导通性也增强，C、E极间呈现的等效电阻减小，压降降低，从而使AB端的输入电压下降。调节R2即可调节此模拟稳压管的稳压值。

三极管测量

具体方法是将万用表调至电阻挡的R×1k挡，先用红表笔放在三极管的一只脚上，用黑表笔去碰三极管的另两只脚，如果两次全通，则红表笔所放的脚就是三极管的基极(B)。如果一次没找到，则红表笔换到三极管的另一个脚，再测两次;如还没找到，则红表笔再换一下，再测两次。如果还没找到，则改用黑表笔放在三极管的一个脚上，用红表笔去测两次看是否全通，若一次没成功再换。这样最多测量12次，总可以找到基极。三极管只有两种类型，即PNP型和NPN型。判别时只要知道基极是P型材料还N型材料即可。当用万用表R×1k挡时，黑表笔代表电源正极，如果黑表笔接基极时导通，则说明三极管的基极为P型材料，三极管即为NPN型。如果红表笔接基极导通，则说明三极管基极为N型材料，三极管即为PNP型。

编辑总结：以上就是三极管的作用，三极管的工作原理的相关介绍，如果您想了解更为专业的三极管知识，建议咨询专业人士。
