高压输电铁塔组成

时间:2023-03-07来源:佚名
输电线路铁塔,按其形状一般分为:酒杯型、猫头型、上字型、干字型和桶型五种,按用途分有:耐张塔、直线塔、转角塔、换位塔(更换导线相位位置塔)、终端塔和跨越塔等,它们的结构特点是各种塔型均属空间桁架结构,杆件主要由单根等边角钢或组合角钢组成,材料一般使用Q235(A3F)和Q345(16Mn)两种,杆件间连接采用粗制螺栓,靠螺栓受剪力连接,整个塔由角钢、连接钢板和螺栓组成,个别部件如塔脚等由几块钢板焊接成一个组合件,因此热镀锌防腐、运输和施工架设极为方便。对于呼高在60m以下的铁塔,在铁塔的其中一根主材上设置脚钉,以方便施工作业人员登塔作业。

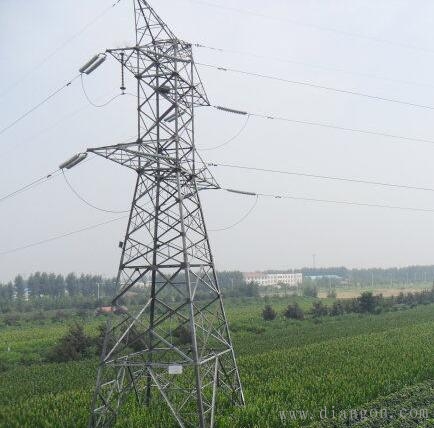

高压输电铁塔组成
整个铁塔主要由塔头、塔身和塔腿三大部分组成,如果是拉线铁塔还增加拉线部分。
塔头
从塔腿往上塔架截面急剧变化(出现折线)出以上部分为塔头,如果没有截面急剧变化,那么下横担的下弦以上部分为塔头。
塔腿
基础上面的第一段塔架称为塔腿。
塔身
塔腿和塔架之间的部分称为塔身。
