1P N断路器安装接线方法

图中的断路器均为1P N。

图中的断路器均为1P N。

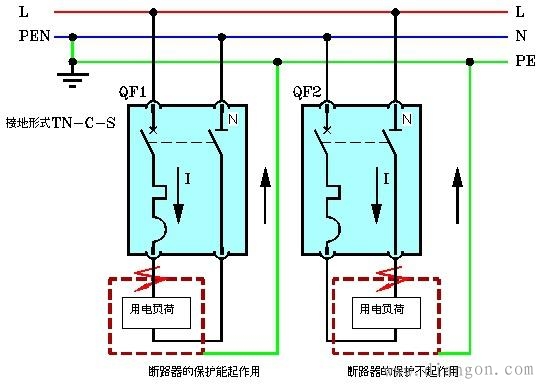

从图中我们看到左边的QF1是正常的端口引入相线，而右边的QF2却从N线端口引入相线。
先注意到几点：
（1）家装配电网的接地系统是TN-C-S。也即由电源引来的PEN线在入户前接地，然后分开为N线和PE线入户。
（2）用电负荷的外露导电部分（也即金属外壳）必须接地，也即接到PE线上。
（3）当发生单相接地故障时，由于TN-C-S属于大电流接地系统，因此接地电流非常接近于相对N的短路电流，因此单相接地故障的保护装置为断路器。
（4）家装配电网的总入口处也可加装漏电保护器，用以提高人身安全防护能力。
现在开始分析：
先看左图：图中接线方向是正确的，因此断路器相线的脱扣器能起到线路保护作用。
当用电负荷的外露导电部分发生单相接地故障时，由于它的外壳与PE相连，因此故障电流的路径是：断路器相线回路→用电负荷的外露导电部分→PE线，因此，断路器必定会执行保护操作。
再看右图：图中的接线方向是反的，也即从断路器的N线端子引入相线。
第一：我们看到，当电流离开用电负荷后，从断路器的下桩头进入断路器，也即进线方向从下而上，违反了进线必须从上往下的规则。因此，断路器必须降低容量使用。
第二：当用电负荷的外露导电部分发生单相接地故障时，故障电流的方向是：断路器N线回路→用电负荷的外露导电部分→PE线，我们看到，这条路径完全没有线路保护能力。
如果配电网中未接漏电开关，则全系统彻底地失去了保护，必定会发生严重电气火灾事故。
第三，如果在断路器的出线侧发生相对N的短路事故，虽然看似断路器能够执行正常的保护操作，但因为断路器需要降容使用（见正文第一条说明），因此断路器的保护可能会因为触头电寿命降低的原因而失效。
结论是：在任何情况下，绝对不要将1P N的断路器进线方向弄反！！！
