行程开关的结构、动作符号及型号含义
时间：2023-03-07作者：佚名
|

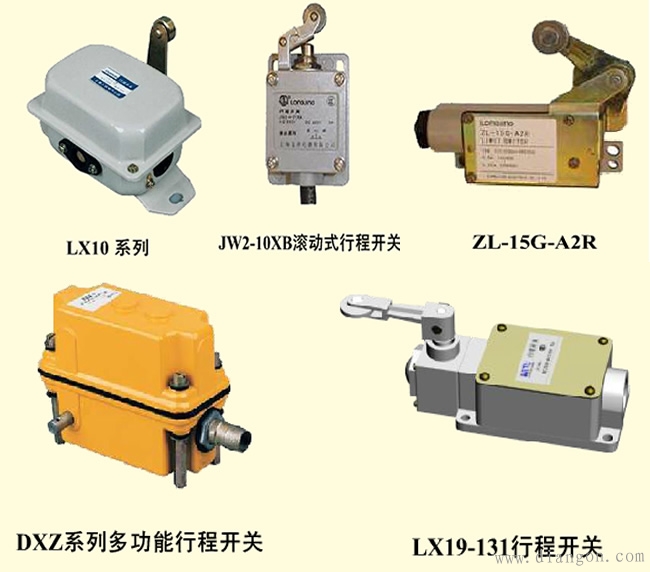

行程开关是利用生产机械运动部件的碰撞使其触头动作来实现接通或分断控制电路，达到一定的控制目的。通常，这类开关被用来限制机械运动的位置或行程，使运动机械按一定位置或行程自动停止、反向运动、变速运动或自动往返运动等。

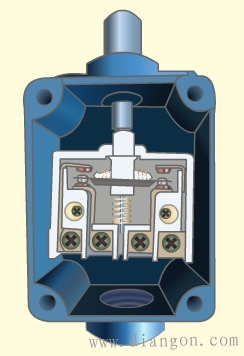

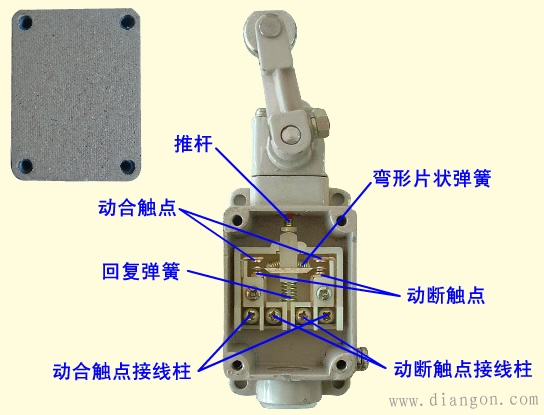

1、行程开关的结构 行程开关从结构上可分为操作机构、 触头系统和外壳三部分。

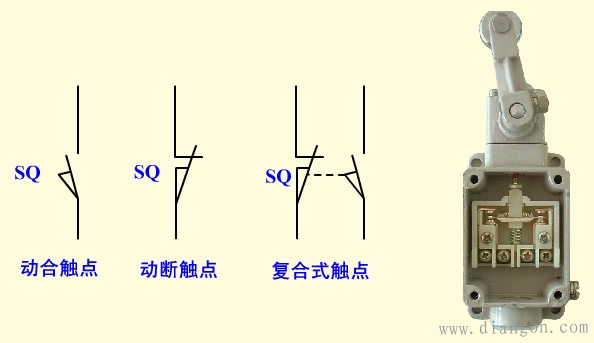

2、行程开关的动作符号

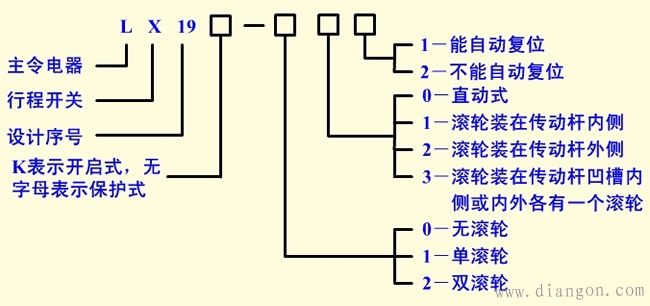

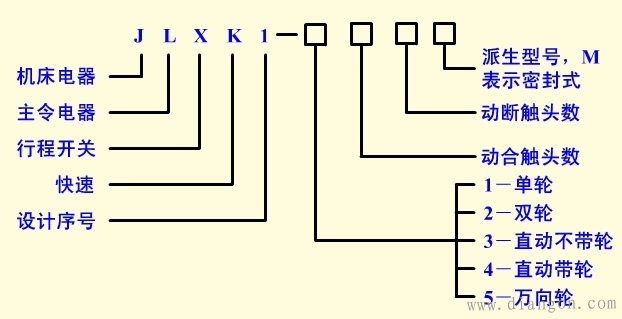

3、LX19系列和JLXK1系列行程开关的型号及含义
|
