互感器和电表的接法

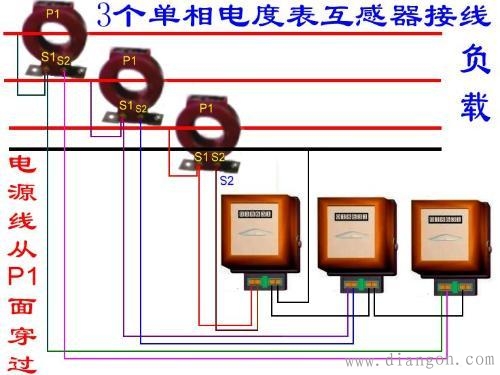

1、电表的结构不同，连接方法也不一样。例如：三元件电表、两元件电表、三相电表、两相电表、有功电表、无功电表等。
2、其实，在每一块电表的接线盒盖子的反面，都有详细的接线示意图，很容易被忽视罢了。请参考这个示意图接线，就可以了。

电流互感器的接线方式

电流互感器的接线方式按其所接负载的运行要求确定。最常用的接线方式为单相、三相星形和不完全星形三种。

额定变比和误差：电流互感器的额定变比KN指电流互感器的额定电流比。即：KN=I1N/I2N
电流互感器原边电流在一定范围内变动时，一般规定为10～120%I1N，副边电流应按比例变化，而且原、副边电压（或电流）应该同相位。但由于互感器存在内阻抗、励磁电流和损耗等因素而使比值及相位出现误差，分别称为比差和角差。
比差为经折算后的二次电流与一次电流量值大小之差对后者之比，即fI 为电流互感器的比差。当KNI2>I1时，比差为正，反之为负。
对于没有采取补偿措施的电流互感器，比差为负值，角差为正值，比差的绝对值和角差均随电流增大而减小。
采用补偿的办法可以减小互感器的误差。一般通过在互感器上加绕附加绕组或增添附加铁心，以及接入相应的电阻、电感、电容元件来补偿。常用的补偿法有匝数补偿、分数匝补偿、小铁心补偿、并联电容补偿等。

三相四线电表接线图/接线方法

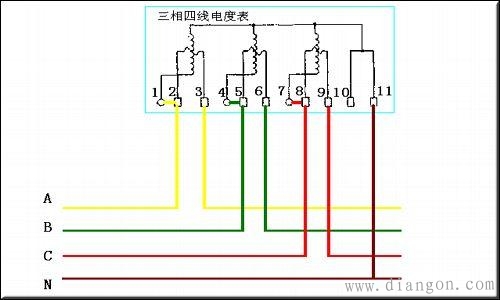

翻过接线端子盖,就可以看到三相四线电表接线图。

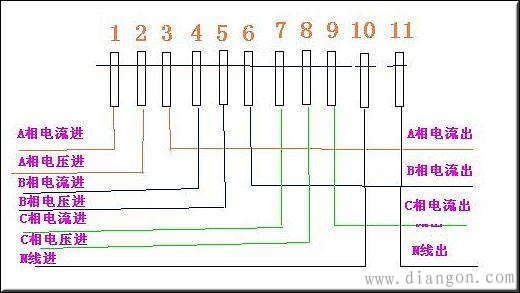

其中1、4、7接电流互感器二次侧S1端，即电流进线端；
3、6、9接电流互感器二次侧S2端，即电流出线端；
2、5、8分别接三相电源；
10、11是接零端。为了安全，应将电流互感器S2端连接后接地。注意的是各电流互感器的电流测量取样必须与其电压取样保持同相，即1、2、3为一组;4、5、6 为一组;7、8、9 为一组。

不带电流互感器的三相四线电表接线图

带电流互感器的三相四线电表接线图

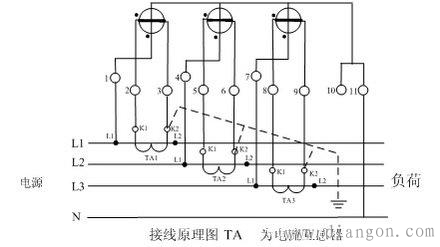

三相四线式(三相三元件)电度表经电流互感器接线图、原理图

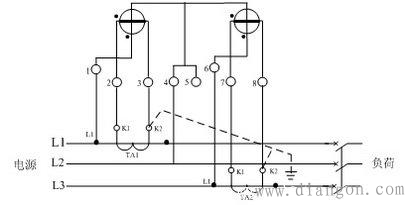

三相三线式(三相两元件)电度表经电流互感器接线图

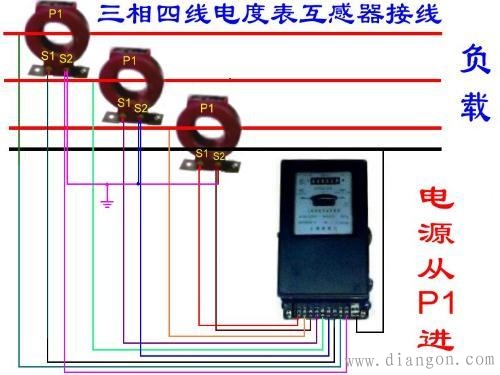

三相四线电表加互感器实物接线图
