三相短路电流计算公式

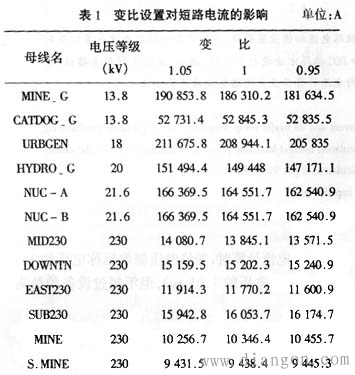

　　由表1可见，当变比增大时，500kV电网的短路电流减小，机真个短路电流增加，230kV系统则有升有降。这看似无什么规律，实在，它们的结论是一致的。只要从本母线看出往的变压器变比增加了，变压器支路的等值阻抗将增加，短路电流将减小；反之，变压器支路的等值阻抗将减小，短路电流将增加。而230kV系统则在500kV降压变和本地系统电厂升压变的作用下，短路电流变化可能有升有降。
　　从表1中还可以看到，变比的大幅变化对短路电流的影响相对较小，其中，NUCPANT站的短路电流变化幅度最大，其它的厂站变化相对较小。这是由于NUCPANT站的等值阻抗受连接在此站的两台升压变的影响较大之故。
　　2.2充电电容和并联补偿的影响

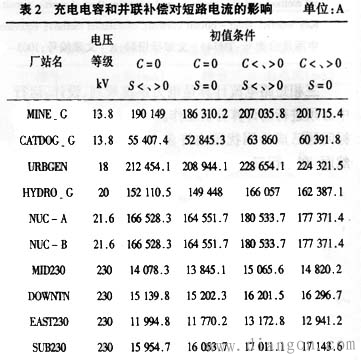

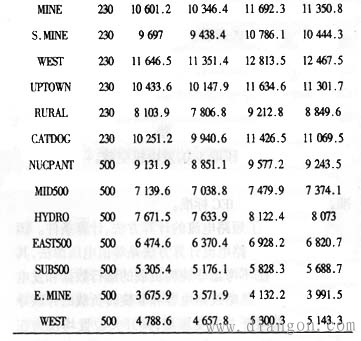

　　除基于潮流的短路电流'>短路电流计算外，短路电流'>短路电流计算一般均不考虑线路充电电容、线路高抗、低压并联电容器、电抗器等设备的影响。表2给出了考虑充电电容和并联补偿与否的四种组合方式下，其短路电流计算结果的变化情况。其中，C表示线路充电电容，S表示节点并联补偿，未列出的初值条件与经典方法的设置相同。

　　由表2可见，考虑并联补偿时，短路电流的变化相对较小，而且，考虑并联补偿后，短路电流的变化有升有降，其中，若是容性补偿占主导影响，短路电流增加，反之，则下降；考虑充电电容时，短路电流的变化幅度较大；若同时考虑充电电容和并联补偿，其影响是两者的叠加。
　　2.3节点电压值的影响

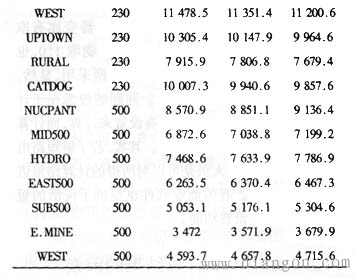

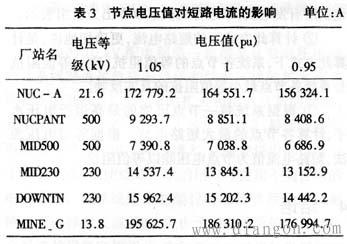

　　节点电压的变化时，基于等值电压源法的短路电流计算结果与电压值保持线性关系，所以，表3仅列出了部分节点的计算结果比较。

　　2.4发电机的出力和功率因素的影响

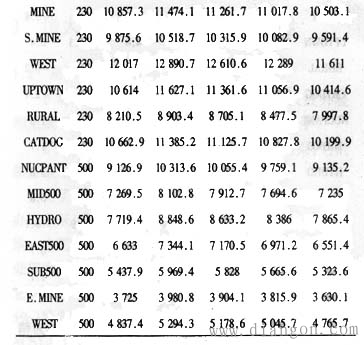

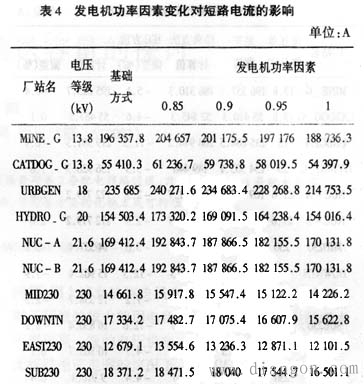

　　在短路电流计算中，除基于潮流的短路电流计算外，发电机一般设为空载，所以，发电机的空载电势与其端电压相同。若发电机处于负载状态，其空载电势将大于发电机端电压，且在有功功率相同的情况下，功率因素越低，负载率越高，电流越大，空载电势越大，故障前短路点的母线电压也越高，所以，短路电流越大。表4给出了发电机功率因素变化对短路电流计算结果的影响，表4的结论与理论分析相吻合。
　　2.5不同计算方法'>计算方法的比较
　　为比较采用不同计算方法'>计算方法对短路电流'>短路电流计算结果的影响，选取了以下三种有代表性的计算初值设置条件。
　　(1）基于潮流的短路电流'>短路电流计算；
　　(2）经典短路电流计算方法；
　　(3）IEC推荐的方法（变比不变，节点电压取1.05pu）。

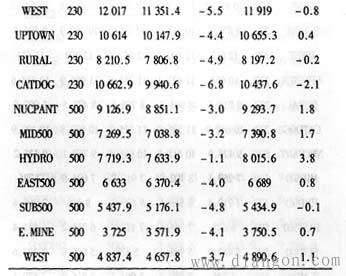

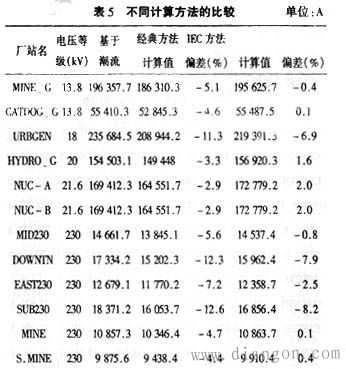

　　表5给出了三种方法下短路电流的计算结果。表中，偏差列为该方法计算值与基于潮流的计算方法的偏差值。
　　由表5可见，经典方法的计算结果比基于潮流的小，而IEC方法的结果较接近于基于潮流的计算结果，但依然有个别节点存在较大的偏差，有的偏小，有的偏大，并不能真正反映电网的短路电流水平。
　　3、讨论和建议
　　通过比较分析，可以看到：不同的初值设置条件、不同的计算方法，其短路电流计算结果将有明显的区别。
　　应该说，基于潮流的短路电流计算结论是最为精确的。只要保证所有的发电机全部运行、系统全接线运行，基于潮流的短路电流计算，其等值阻抗'>等值阻抗是能反映系统在最大运行方式下的等值阻抗'>等值阻抗的。除所有计算方法中的共同参数要求外，影响故障点等值阻抗值的因素主要有：变压器变比、并联补偿、线路充电电容等，其中，变压器的变比和并联补偿影响相对较小，而线路充电电容影响较大。
　　但题目是：(1)基于潮流的短路电流计算，全系统的所有故障点的短路前电压并不能保证是系统可能的最高运行电压。潮流中发电机的实际功率因素也不一定能反映发电机的最大负载情况。而这两点是影响故障端口等值电压源计算的主要因素。(2)计算最大短路电流时，需所有发
　　为保证电力系统的可靠性，系统的发电机总是冗余的、有备用的，所以，这对潮流计算是一个巨大的挑战。
　　为此，建议采取以下的方法进行电网三相短路电流计算。
　　①以全接线潮流文件为基础，在潮流计算中应包括所有发电机，未运行的机组以零出力机组表示。
　　②计算此方式下的短路电流，更确切地说，是计算此方式下，系统各节点的等值阻抗，这一等值阻抗是系统各节点最小等值阻抗的真实反映。
　　③根据系统每一节点可能的最高运行电压水平，计算各节点的最大短路电流。根据等值电压源法，短路电流值为节点电压除以等值阻抗。
