电动机顺序启动控制电路原理图解

在装有多台电动机的生产机械上，各电动机所起的作用是不同的，有时需按一定的顺序启动或停止，才能保证操作过程的合理和工作的安全可靠。
顺序控制——要求几台电动机的启动或停止必须按一定的先后顺序来完成的控制方式。
1、电路原理图

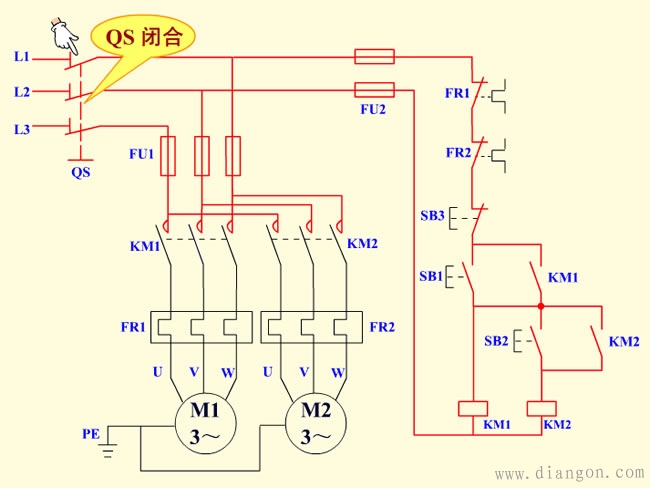

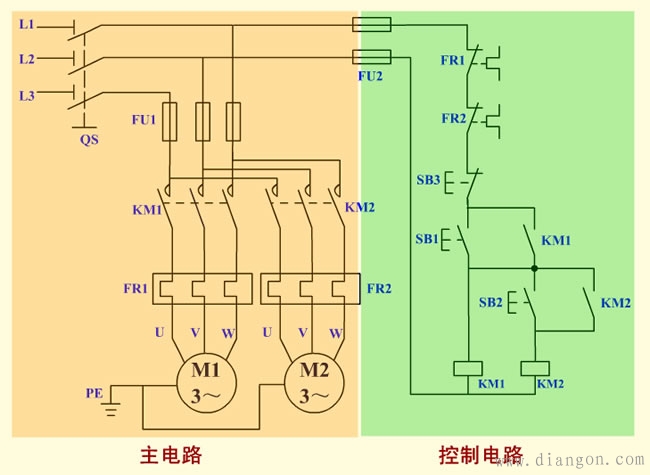

2、电路组成
本电路由电源隔离开关 QS；熔断器 FU1、FU2；交流接触器 KM1、KM2；热继电器 FR1、FR2；启动按钮 SB1、SB2；停机按钮 SB3 及电动机M1、M2 组成。　
3、技术要求
电动机 M1 先行启动后电动机 M2 才可启动，停止，两台电动机同时停止。
4、工作原理
（1）合上 QS，电源引入。

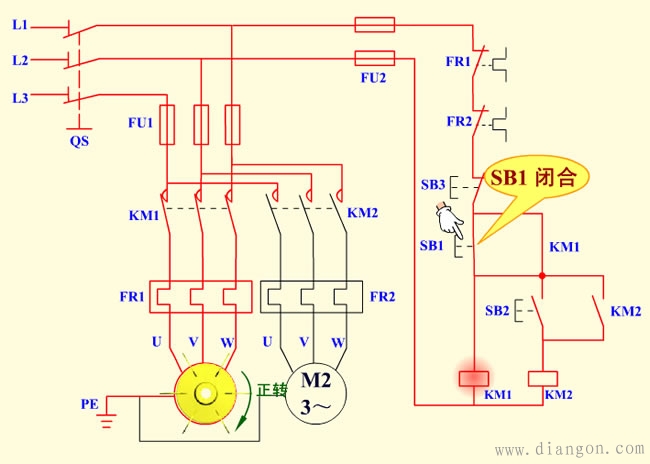

（2）启动 M1
按下按钮 SB1→KM1 线圈得电→
→KM1 主触头闭合→电动机 M1 启动连续运转。
→KM1 动合触头闭合→实现自锁。

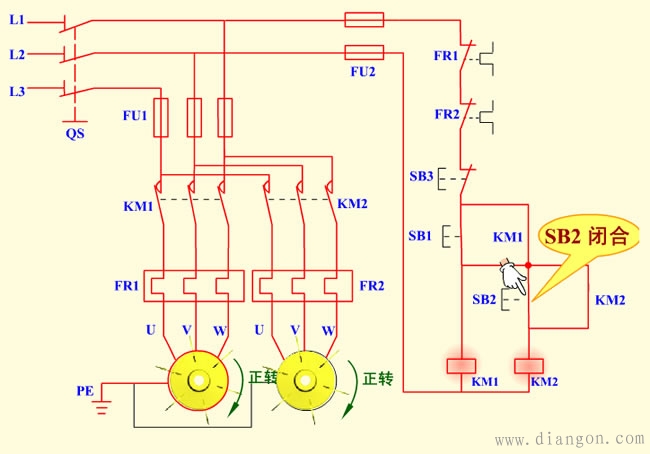

（3）启动 M2
当M1启动后，按下启动按钮 SB2→KM2线圈得电→
→KM2 主触头闭合→电动机 M2 启动连续运转。
→KM2动合触头闭合→实现自锁。

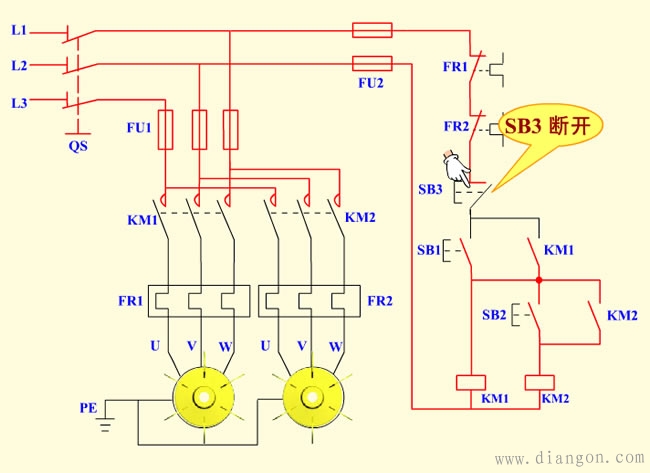

（4）停止
按下按钮 SB3→
→ KM1 线圈失电→
→KM1 主触头分断→电动机 M1 失电停转。
→KM1 动合触头分断→解除自锁。
→ KM2 线圈失电→
→KM2 主触头分断→电动机 M2 失电停转。
→KM2 动合触头分断→解除自锁。

（5）停止使用时，断开电源开关 QS。
5、顺序控制线路的其它形式

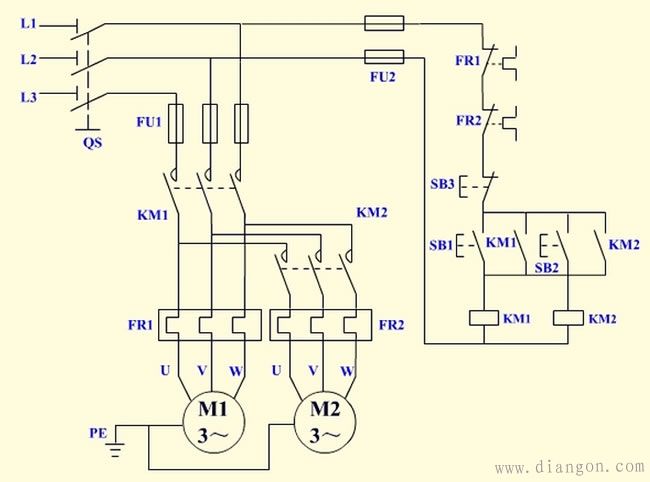

（1）主电路实现顺序控制
线路的特点是电动机 M2 的主电路接在 KM（或 KM1）主触头的下面。

主电路实现顺序控制的工作原理
　（2）合上电源开关 QS。
（3）启动：
按下按钮 SB1→KM1 线圈得电→
→KM1 主触头闭合→电动机 M1 启动连续运转。
→KM1 动合触头闭合→实现自锁。
再按下按钮 SB2→KM2线圈得电→
→KM2主触头闭合→电动机 M2 启动连续运转。
→KM2 动合触头闭合→实现自锁。
（4）停止：按下 SB3→控制电路失电→KM1、KM2 主触头分断→电动机 M1、M2 同时停转。
（5）停止使用时，分断电源开关 QS。

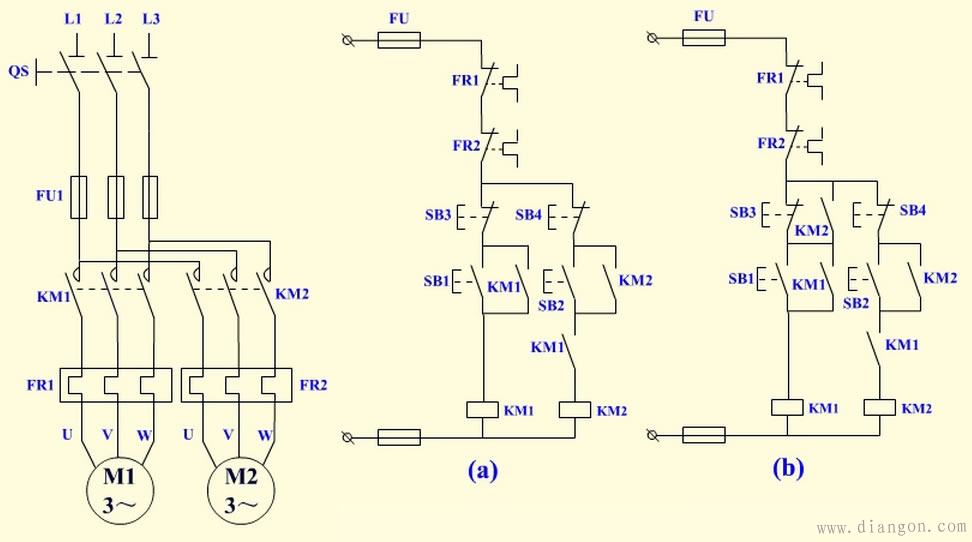

6、控制电路实现顺序控制

(1)在电动机 M2 的控制电路中串接了接触器 KM1 的常开触头，只要 M1 不启动，KM1 常闭触头不闭合，KM2 线圈就不能得电，这样就保证了 M1 启动后，M2 才能启动的顺序控制要求。
(2)在电动机 M2 的控制电路中串接了接触器 KM1 的常开触头，还在电动机 M1 的停止按钮 SB3 两端并接了接触器KM2 的常闭触头，从而实现了 M1 启动后，M2 才能启动；而 M2 停止后，M1 才能停止的控制要求，即 M1、M2 是顺序启动，逆序停止。
