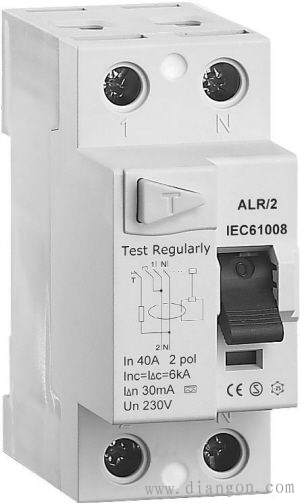

如何选用漏电保护器开关

图片 1
　　当人体与大地互不绝缘时，人在地上触及相线触电称为单相触电。在低压电网中，当人身发生单相触电或家用电器设备对地漏电时，能够在规定时间内自动完成切断电源的装置，称为漏电保护器或漏电自动开关。家庭生活用电一般为单相，在家庭生活用电中，装设单相漏电保护器是防止人身单相触电和保护家用电器设备安全运行最重要的技术措施之一。如何选用家庭生活用电单相漏电保护器呢？笔者认为主要从以下几点来考虑。
　　1．必须选用符合国家技术标准的产品
　　目前市场上的单相漏电保护器都属电流型的。1987年7月1日颁布实施的国家标准GB6829-86《漏电电流动作保护器》，对电流型漏电保护器产品的技术条件和试验方法提出了具体的要求。同年国家机械委发文规定，对漏电电流动作保护器实行强制安全认证制度，该工作由中国电工产品认证委员会负责组织实施。安全认证合格的产品将给企业发放生产许可证。故用户在选购家用单相漏电保护器时，必须选用符合BG6829一86且经过安全认证的产品。这种产品在厂家的产品使用说明书上会印有“通过中国电工产品认证委员会安全认证，证书号××××××，符合标准：BG6829一86”等内容的说明。
　　2．所选产品的技术性能指标应适合家庭生活用电的需要
　　单相漏电保护器产品的技术性能指标，对用户选用来说，主要应了解如下几项：
　　（1）额定电压、频率
　　漏电保护器的额定电压有交流220V和交流380V两种，家庭生活用电力单相，故应选用额定电压为交流220V／50Hz的产品
　　（2）额定电流、过电流脱扣器额定电流
　　漏电保护器的额定电流主要有6、10、16、20、40、63、100、160、200、250、400A等多种规格。对带过电流保护的漏电保护器，同一等级额定电流下会有几种过电流脱扣器额定电流值。如DZL18一20／2型漏电保护器，它具有漏电保护与过流保护功能，其额定电流为20A，但其过电流脱扣器额定电流有10A、16A、20A种，即同是DZL18一20/2型号的产品，会有三种不同的规格，选用时要予以注意。在交流220V的工作电压下，用户可按1kW负载约有4.5～5A的电流来粗略估算漏电保护器的额定电流。如某一家庭用电设备功率总和约为4kW，则应选用额定电流为20A的单相漏电保护器。过电流脱扣器额定电流的选择，应尽量接近家庭生活用电的实际电流。在上例中，该家庭用电设备功率总和虽为4kW，但一般家庭所有用电设备同时全部开启工作的机会是极少的，并且对单件的用电设备来说，工作时也下一定是满负荷的，故上例中该家庭如选用带过流保护的单相漏电保护器，其脱扣器额定电流应选定为16A的较为合适。一般情况下，可以把0．85～0．9倍的额定电流值确定为过电流脱扣器额定电流值。
　　（3）极数
　　漏电保护器有2极、3极、4极三种，家庭生活用电应选2极的漏电保护器。
　　（4）额定漏电动作电流
　　额定漏电动作电流是指，在制造厂规定的条件下，保证漏电保护器必须动作的漏电电流值。漏电保护器的额定漏电动作电流主要有5、10、20、30、50、75、100、300、500、1000、3000mA等几种。其中小于或等于30mA的属高灵敏度；大于30mA而小于或等于100mA的属中灵敏度：大于1000mA的属低灵敏度。家庭生活用电所选配漏电保护器，最主要的目的是为了防止人身触电，故应选用额定漏电动作电流小于或等于30mA的高灵敏度产品。事实上，如果能够作为人身保护的漏电保护器，当然地就能够成为漏电火灾和设备漏电损坏的保护。
　　（5）额定漏电动作时间
　　额定漏电动作时间是指，在制造厂规定的条件下，对应于额定漏电动作电流的最大漏电分断时间。单相漏电保护器的额定漏电动作时间，主要有小于或等于0．1秒、小于0．15秒、小于0．2秒等几种。小于或等于0．1秒的为快速型漏电保护器，用以防止人身触电为最主要目的的家庭用单相漏电保护器，应选用小于或等于0．1秒的快速型产品。
选择漏电保护器应按照使用目的和根据作业条件选用：
按保护目的选用：
①以防止人身触电为目的。安装在线路末端，选用高灵敏度，快速型漏电保护器。
②以防止触电为目的与设备接地并用的分支线路，选用中灵敏度、快速型漏电保护器。
③用以防止由漏电引起的火灾和保护线路、设备为目的的干线，应选用中灵敏度、延时型漏电保护器。
按供电方式选用：
①保护单相线路（设备）时，选用单极二线或二极漏电保护器。
②保护三相线路
（设备）时，选用三极产品。
③既有三相又有单相时，选用三极四线或四极产品。?在选定漏电保护器的极数时，必须与被保护的线路的线数相适应。保护器的极数是指内部开关触头能断开导线的根数，如三极保护器，是指开关触头可以断开三根导线。而单极二线、二极三线、三极四线的保护器，均有一根直接穿过漏电检测元件而不断开的中性线，在保护器外壳接线端子标有字符号，表示连接工作零线，此端子严禁与PE线连接。
应当注意：不宜将三极漏电保护器用于单相二线（或单相三线）的用电设备。也不宜将四极漏电保护器用于三相三线的用电设备。更不允许用三相三极漏电保护器代替三相四极漏电保护器。
　　要使漏电保护器发挥其保护作用,首先要选用符合国家标准、质量稳定、性能良好的合格产品,同时必须正确安装。
　　安装漏电保护器前,对低压电网的整修包括:零线不得重复接地、安装漏电保护器和不安装漏电保护器的用电设备不要共用一个接地装置、保护支路应有各自的专用零线、单相负荷应尽可能均衡分布。
　　安装漏电保护器前,应对其检查。购买一台漏电保护器必须检查铭牌标志和使用说明书,以便核对和使用的要求是否一致。检查要点有以下几点:①漏电保护器的额定工作电压应与所保护低压电网或用电设备的额定电压一致,以保护其正常运行。②极数和接线方式。③手柄和按钮的标志。④明确主回路和辅助电源的接线端。⑤检验动作电流和动作时间应与设计选用的特性相符。⑥接通电源并在空载状态下按动试验按钮,检查保护器是否能正常动作。
　　漏电保护器在安装接线中应注意:①漏电保护器进出线的排列应尽可能避免磁场的影响,因为保护器的零序电流互感器会由于磁场作用而误动作。②安装漏电保护器时,电路中用电设备的接零保护线不应穿过零序电流互感器,否则用电设备发生碰壳漏电时,保护器可能不动作。③用电设备应正确无误地连接在同一个保护支线回路内,不能同时连接于两个保护支线回路、跨接于保护器进出线两端或采用一线一地制供电。④漏电保护器对接地的要求。目前常用的额定漏电动作电流30mA,额定动作时间0.1s的漏电保护器所保护的电器,应设接地装置。因为不设接地装置,发生触电时,漏电流必须通过人体才能使保护器动作,即使不危及生命,但麻电也令人恐惧。有接地装置后,用电设备发生漏电时,保护器动作自行切断电源,保护了人身安全。对于超过30mA的保护器,因为只能作为间接接触保护,必须设接地装置。只有额定动作电流15mA以下及动作时间0.1s以下的高灵敏、高速型的漏电保护器所保护的电气设备,如果接地有困难,允许不设接地装置。
　　另外,对于接零保护系统的用电设备,采用保护器后,其金属外壳最好改接零保护为接地保护。
