双重互锁正反转控制电路原理接线图

只采用复合按钮的互锁保护是不太可靠的，实际工作中由于负载短路或大电流的长期作用，接触器的主触点有可能被强烈的电弧“烧焊”在一起；或因为接触器的机构失灵，使衔铁卡住而总是处于吸合状态。这时，如果另一个接触器正好得电吸合，就会发生电源短路故障。为此，在电路中再分别串接两接触器的常闭触点，可起到双重互锁的作用。

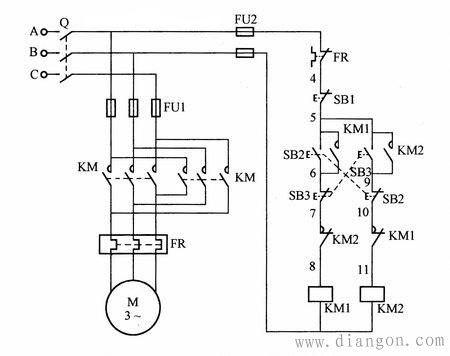

将上两篇文章（接触器互锁电动机正反转控制电路、按钮互锁的电动机正反转控制电路）中的电路图结合起来，就变成具有双重互锁的正反转控制电路。如下图所示，图中SB2和SB3均为复合按钮，合上电源开关Q，按下起动按钮SB2,其常闭触点SB2断开，使接触器KM2不得电；常开触点SB2接通，使接触器KM1得电吸合并自锁，其主触点闭合，接通电源，电动机正向起动运转。这时KM1的常闭触点KM1断开，进一步保证KM2不得电。

电动机双重互锁正反转控制电路接线图
当需要电动机反转时，按下反向按钮SB3,其常开触点SB3断开，使接触器KM1断电释放，主触点断开，切除了电动机的电源，电动机断电而慢慢停止，同时SB3的常开触点闭合，又由于KM1的常闭辅助触点恢复闭合，使得接触器KM2得电吸合并自锁，其主触点闭合，将电动机的两相电源对调，电动机反向转动。这时KM2的常闭触点断开，确保KM1断电。如果要电动机停止，只需要按下停止按钮SB1即可。
本电路特点操作方便，可直接进行正反转的操作，又安全可靠，因此广泛应用于可逆运转的各种生产机械上。

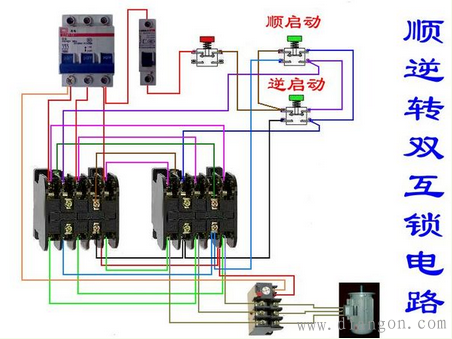

220V接触器双重互锁正反转实物接线图如下所示：
