什么是电气控制线路

1、什么是电气控制线路图？
为了表达生产机械电气控制系统的结构、原理等设计意图，便于电气系统的安装、调试、使用和维修，将电气控制系统中各电器元件及其连接线路用一定的图形表达出来，这就是电气控制系统图。
2、什么是电气控制线路？
用导线将电机、电器、仪表等元器件按一定的要求连接起来，并实现某种特定控制要求的电路。
3、常用电气图形和文字符号
电气图形符号和文字符号的国家标准•演化历史•现状–图形符号基本上是统一的国家标准–文字符号还在使用已废止的GB7159—1987《电气技术中的文字符号制订通则》–目前电气图形符号和文字符号相关的国家标准介绍.
4、电气原理图（绘图原则）
1、电气原理图一般分主电路和辅助电路两部分。
2、图中所有元件都应采用国家标准中统一规定的图形符号和文字符号。
3、布局
4、文字符号标注
5、图形符号表示要点：未通电或无外力状态
6、线条交叉及图形方向

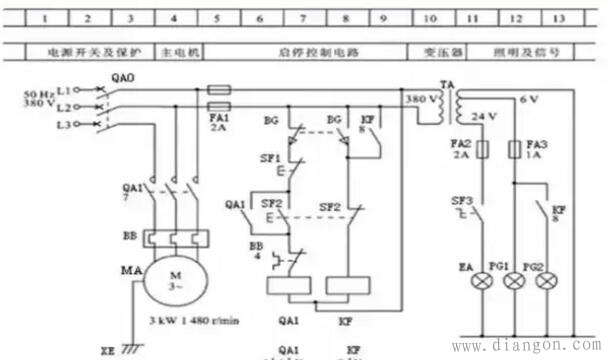

7、图区和索引
主电路:是电气控制线路中大电流通过的部分，包括从电源到电机之间相连的电器元件；一般由组合开关、主熔断器、接触器主触点、热继电器的热元件和电动机等组成。
辅助电路:是控制线路中除主电路以外的电路，其流过的电流比较小。辅助电路包括控制电路、照明电路、信号电路和保护电路。其中控制电路是由按钮、接触器和继电器的线圈及辅助触点、热继电器触点、保护电器触点等组成。
符号位置的索引
•当一个控制系统有多页图纸时，索引非常有用。

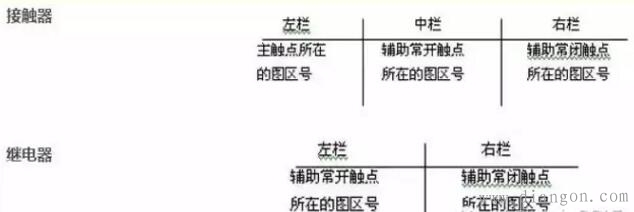

•接触器、继电器的线圈、触点的索引方法
5、电气安装接线图

一般情况下，电气安装图和原理图需配合起来使用。
绘制电气安装图应遵循的主要原则如下：必须遵循相关国家标准绘制电气安装接线图。
各电器元器件的位置、文字符号必须和电气原理图中的标注一致，同一个电器元件的各部件（如同一个接触器的触点、线圈等）必须画在一起，各电器元件的位置应与实际安装位置一致。
不在同一安装板或电气柜上的电器元件或信号的电气连接一般应通过端子排连接，并按照电气原理图中的接线编号连接。
走向相同、功能相同的多根导线可用单线或线束表示。画连接线时，应标明导线的规格、型号、颜色、根数和穿线管的尺寸
6、电器元件布置图
什么是电器元件布置图？作用？
电器元器件布置图的设计应遵循以下原则：
必须遵循相关国家标准设计和绘制电器元件布置图。
相同类型的电器元件布置时，应把体积较大和较重的安装在控制柜或面板的下方。
发热的元器件应该安装在控制柜或面板的上方或后方，但热继电器一般安装在接触器的下面，以方便与电机和接触器的连接。
需要经常维护、整定和检修的电器元件、操作开关、监视仪器仪表，其安装位置应高低适宜，以便工作人员操作。
强电、弱电应该分开走线，注意屏蔽层的连接，防止干扰的窜入。
电器元器件的布置应考虑安装间隙，并尽可能做到整齐、美观。
