双联开关结构原理图解

双控开关：二个开关在不同位置可控制同一盏灯，如位于楼梯口、大厅、床头等，需预先布线.
双联开关又分双联单控和双联双控：
双联单控——组合在一起的两个单开，控制两个点位灯光；
双联双控——多用于两个位置对一个点位灯光开关的控制，或两个点位灯光开关的控制，常用于楼梯间。
双联双控开关的定义与单联双控开关的定义差不多，唯一的区别就是双联是2个按钮的开关，单联就只是一个按钮的开关。双联双控开关就是指在一个面板上，通过两个按钮来控制两个用电设备，就是两个开关控制这两条电路。

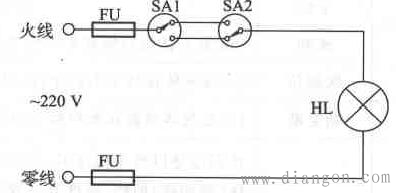

用两只双联开关异地控制一盏灯的电路，见图所示。

从图中可以看出，这个电灯可以在两处控制一盏灯例如.楼上、楼下都可以开或关一盏灯控制特别方便.满足实际需要。转换其中的一个开关，肯定一次是接通电灯的电源.一次是断开电源。但必须使用三线开关，才能达到目的。
