谐波有功功率测量误差检定方法

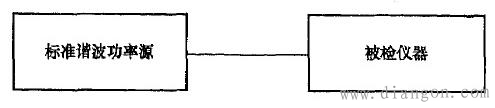

图1：标准源法谐波有功功率检定示意图
　　按照上图1所示连接检定系统，根据选定的基波功率和谐波功率设置标准源输出，读取并记录标准谐波功率源的设置值和被检电能质量分析仪的谐波功率示值。
　　完成数据记录及测试后，按照下式1计算谐波功率的示值误差：

……1
　　式中：
　　ΔPh——被检电能质量分析仪第h次谐波功率示值误差，W；
　　PhX——被检电能质量分析仪第h此谐波功率示值，W；
　　Phs——第h次谐波功率标准值，W。
2.直接比较法

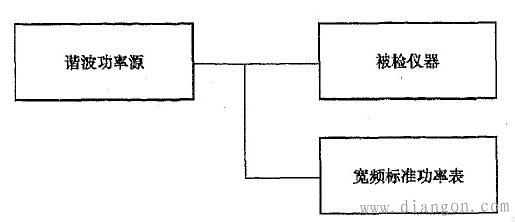

图2：直接比较法谐波有功功率检定示意图
　　采用直接比较法对谐波有功功率测量误差进行检定时，按照上图2所示连接检定系统，根据选定的基波功率和谐波功率设置稳定谐波功率源的输出，试验完成后读取并记录宽频标准功率表谐波功率标准值和被检电能质量分析仪的谐波功率示值。
　　按照下式2计算被检电能质量分析仪谐波功率的示值误差：

……2
　　式中：
　　ΔPh——被检电能质量分析仪第h次谐波功率示值误差，W；
　　PhX——被检电能质量分析仪第h此谐波功率示值，W；
　　Phs——宽频标准功率表第h次谐波功率标准值读数，W。
