电动机点动电路PLC梯形图编程图解

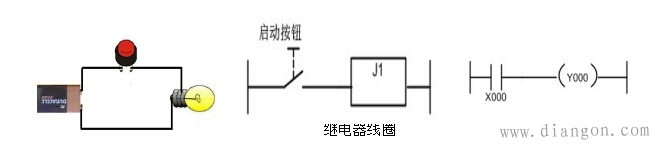

上图分别表示
电池灯泡示意图 继电器电路图 相应 plc 梯形图
工作原理

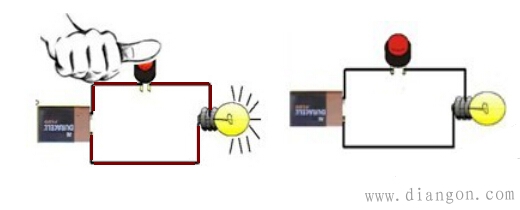

左侧(a) 手按下按钮灯亮 右侧（b) 手离开按钮灯灭
松开常开按钮时触点断开，电路也断开，灯 泡灭。按下常开按钮时触 点导通，使电路接通，灯 泡点亮。

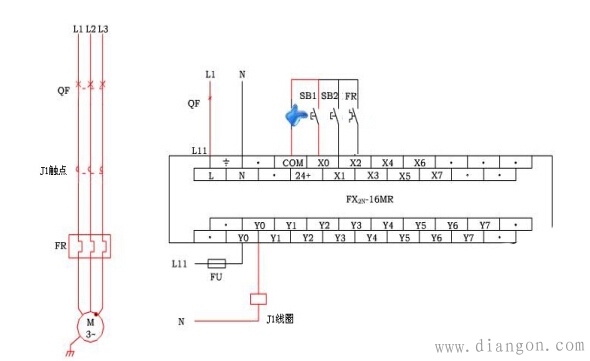

继电器点动工作 SB1 按下电动机运行
将灯泡换成继电器 的线圈，并且将点动按钮 SB1 接到 PLC 的 X000 接线端子，将继电器线圈接 到 PLC 的 Y000 接线端子， 则工作过程也是类似的。 按下 SB1,继电器 J1 线圈 得电，触点闭合，电动机 运行；松开 SB1，继电器 J1 线圈失电，触点断开， 电动机停止运行

X000 点动按钮
Y000 继电器线圈 J1c
从时序图 中可以看到点 动电路的逻辑 关系。
