西门子PLC梯形图的结构特点

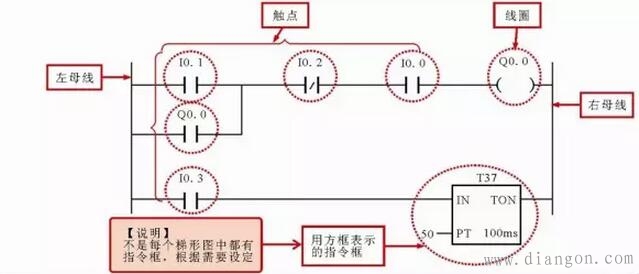

图1 西门子plc梯形图

（1）母线

在西门子PLC梯形图中，左右两侧的母线分别称为左母线和右母线，是每条程序的起始点和终止点，也就是说梯形图中的每一条程序都是始于左母线，终于右母线的。

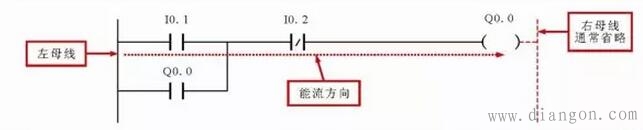

一般情况下，西门子PLC梯形图编程时，习惯性的只画出左母线，省略右侧母线，但其所表达梯形图程序中的能流仍是由左母线经程序中触点I0.1、I0.2、线圈Q0.0等至右母线中的过程，如图2所示。

图2 西门子PLC梯形图编程中的母线

（2）触点

在西门子PLC梯形图中，触点可分为常开触点和常闭触点，其中常开触点符号为“-| |-”，常闭触点符号为“-|/|-”，可使用字母I、Q、M、T、C进行标识，且这些标识一般写在其相应图形符号的正上方，如图3所示。
