电机一开一停间歇运行控制回路接法图解

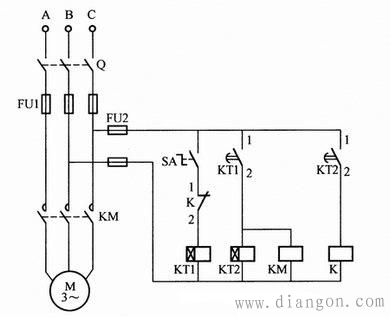

第一种电动机间歇运行控制电路接线图
当合上电源开关Q和控制开关SA时，通电延时继电器KT1得电吸合。待延时时间到，其延时闭合常开触点KT1(1-2)闭合，使时间继电器KT2和接触器KM得电吸合，KM的主触点闭合，使电动机得电起动运转。
当KT2延时时间到，其延时闭合常开触点KT2 (1-2)闭合，使继电器K得电吸合，其常闭触点K（1-2）断开，使时间继电器KT1断电释放，使其已闭合常开触点KT1（1-2）断开，KT2和KM断电释放，KM的主触点断开，电动机停止运转；已闭合的KT2常开触点KT2 (1-2)断开，K断电释放，其已断开的常闭触点K (1-2)恢复闭合，KT1再次得电吸合，延时一定时间后电动机再次起动运转。这样周而复始地起动运转一停止一再起动运转一再停止，形成电动机的间歇运行。
当需停止时，扳动控制开关SA即可。
本电路适用于间歇运行设备，如机床润滑油供给系统的液压泵电动机等。

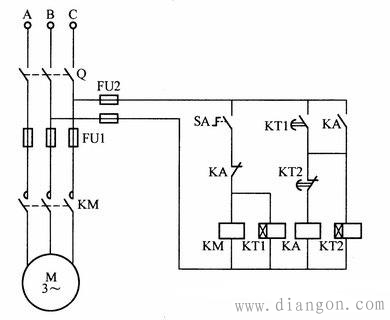

下图是另一种电动机间歇运行控制电路。当控制开关SA置于间歇运行位置时，KM得电使电动机起动运行，同时时间继电器KT1得电。当KT1延时时间（运行时间）到，其常开触点闭合，使中间继电器KA得电，同时KA自锁时间继电器KT2得电，KA常闭触点断开，KM断电，电动机停止运行。当KT2延时时间（间歇时间）到，其常闭触点断开，KA断电，其常开触点断开，KT2断电。KA的常闭触点闭合，使KM又得电，电动机再次起动运行，使系统进入循环过程。
