三极管共射级放大电路

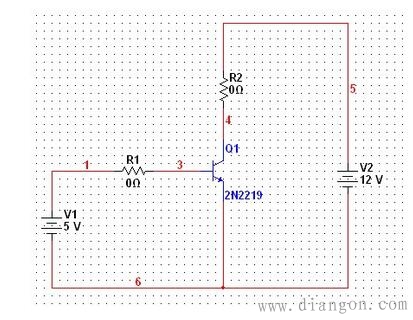

　　图1
　　基本的共射放大电路如图所示，在模电书里应该经常遇见，不过那时更多的是分析静态工作点，交、直流放大倍数，然而在真正的电路设计中，R1和R2的取值范围应该是多少呢?或者说它们应该如何取值呢?
　　已知NPN型管2N2219是硅型管，处于放大正常工作时饱和电压Ube=0.7V。首先是对R1的选择，2N2219的Ib最大值是800mA，仅仅选取R1使其电流值小于800mA显然是不行的，一般Ib的电流值为几mA到uA，因为Ic最大值是800mA，按照普通的100倍的放大倍数算Ib最大也只能到8mA
　　按此标准就可以取值了，比如R1=10k(先分析分析看是否合适)，这时Ib=0.43mA,假设放大倍数是100倍(粗略估算，所以取这个值)则Ic=43mA，为了使三极管工作在放大区，必须要求Uce>Ube,则Uce起码应该大于0.7V，恩，假设是1v(应该比这大，因为在动态条件下还会有一个交流信号，要防止出现饱和失真)，那么R2应该取值为R2=(12-1)V/43mA=256Ω，即R2不能比256大了(估算，放大倍数等等很多因素在，但是就是在这个附近)。所以可以取R2=200Ω及其以下(R2越小则Uce越大)
　　仿真如下所示

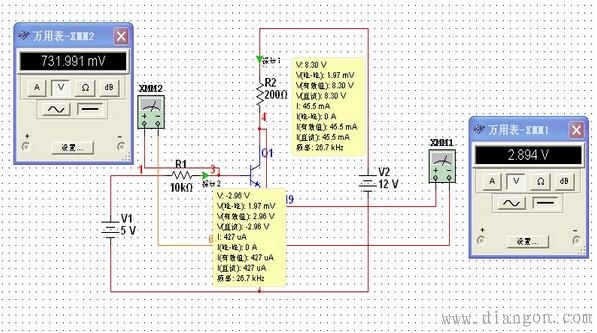

　　图2 R2=50Ω

　　图3 R2=200Ω

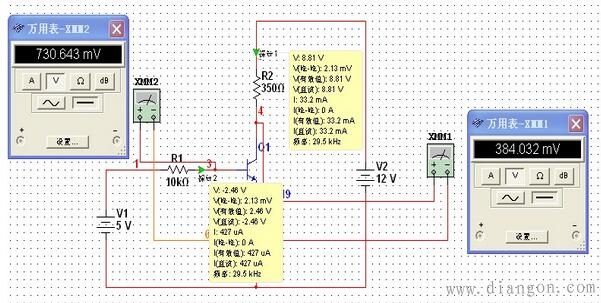

　　图4 R2=350Ω，进入饱和区。
　　如果R1=1k可以再计算一下，Ib=4.3mA,Ic=430mA,R2只能取26Ω以下，这样一来就对电阻的要求太高了。
　　同时应该注意到一个现象，当R2=50Ω或200Ω的时候在Ib没变时Ic发生了变化，从77.5mA变到了45.5mA，跟按照三极管输出特性曲线好像不重合啊(好像跟饱和区的性质差不多：Ic随Uce的增大而增大)。
　　下面说一下三极管的各种状态：

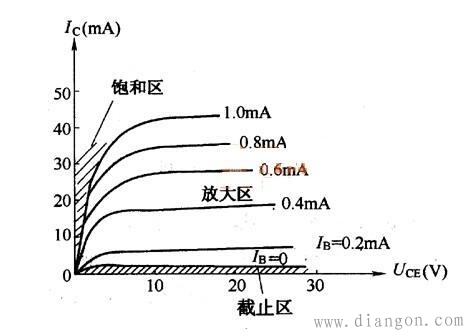

　　图5 三极管输出特性曲线

　　其实图上的只是在理想状态下的曲线，在实际中平行的那部分应该也是向上的，只不过角度没有在饱和区那么大罢了。而在判断一个三极管是否在饱和区也不能看是否是Ic随Uce的增大而增大，而应该看Ube增大时，Ib随之增大，但Ic增大不多。

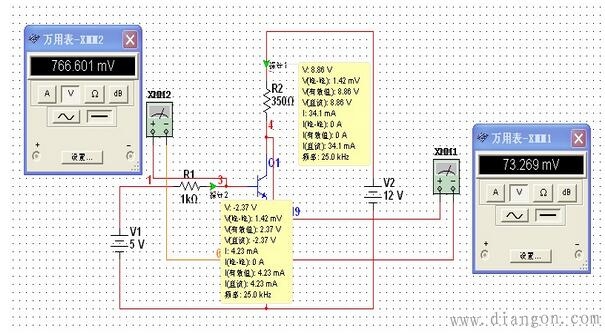

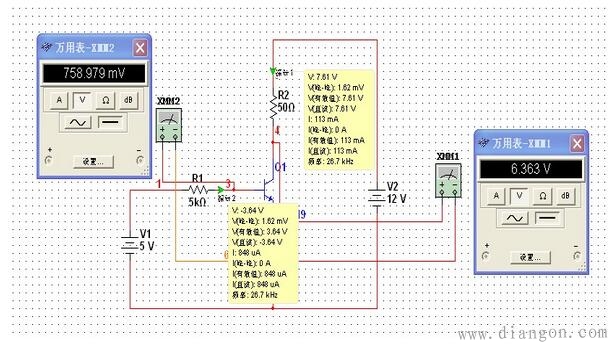

　　图6 注意跟图4比较，此时Ib明显增大但Ic基本没变

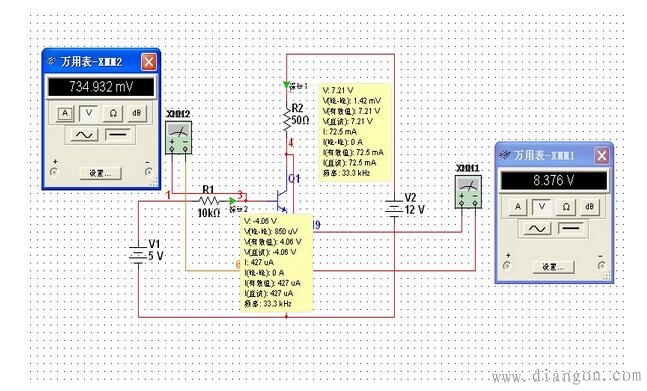

　　图7 跟图2比较，Ib增大时Ic也增大，处于放大区。
