继电器是一种电子控制器件，它具有控制系统（又称输入回路）和被控制系统（又称输出回路），通常应用于自动控制电路中，它实际上是用较小的电流去控制较大电流的一种“自动开关”。电磁式继电器一般由铁芯、线圈、衔铁、触点簧片等组成的（如图1所示）。只要在线圈两端加上一定的电压，线圈中就会流过一定的电流，从而产生电磁效应，衔铁就会在电磁力吸引的作用下克服返回弹簧的拉力吸向铁芯，从而带动衔铁的动触点与静触点（常开触点）吸合。当线圈断电后，电磁的吸力也随之消失，衔铁就会在弹簧的反作用力返回原来的位置，使动触点与原来的静触点（常闭触点）吸合。这样吸合、释放，从而达到了在电路中的导通、切断的目的。从继电器的工作原理可以看出，它是一种机电元件，通过机械动作来实现触点的通断，是有触点元件。

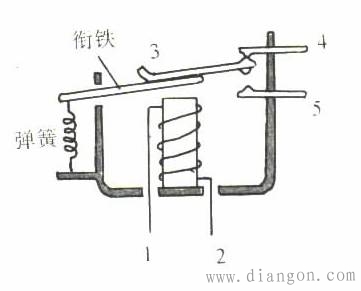

图1 电磁式继电器结构图
晶体管是一种电子元件，它是通过基极电流来控制集电极与发射极的导通。它是无触点元件。
继电器与晶体管输出选型原则
继电器型输出驱动电流大，响应慢，有机械寿命，适用于驱动中间继电器、接触器的线圈、指示灯等动作频率不高的场合。晶体管输出驱动电流小，频率高，寿命长，适用于控制伺服控制器、固态继电器等要求频率高、寿命长的应用场合。在高频应用场合，如果同时需要驱动大负载，可以加其他设备（如中间继电器，固态继电器等）方式驱动。

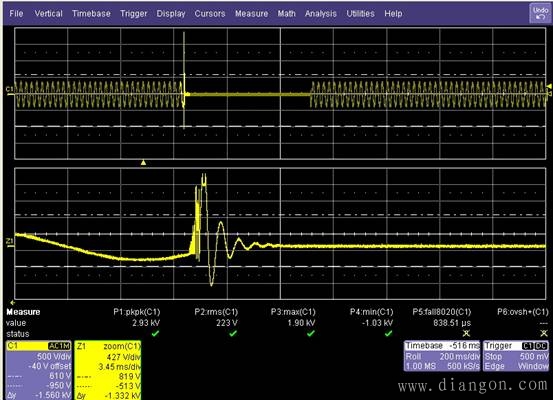

图2 驱动感性负载时产生的瞬间高压
继电器控制接触器等感性负载的开合瞬间，由于电感具有电流具有不可突变的特点，因此根据U=L*(dI/dt)，将产生一个瞬间的尖峰电压在继电器的两个触点之间，该电压幅值超过继电器的触点耐压的降额；继电器采用的电磁式继电器，触点间的耐受电压是1000V（1min），若触点间的电压长期的工作在1000V左右的话，容易造成触点金属迁移和氧化，出现接触电阻变大、接触不良和触点粘接的现象。而且动作频率越快现象越严重。瞬间高压如下图2所示，持续的时间在1ms以内，幅值为1KV以上。晶体管输出为感性负载时也同样存在这个问题，该瞬时高压可能导致晶体管的损坏。
因此当驱动感性负载时应在负载两端接入吸收保护电路。当驱动直流回路的感性负载（如继电器线圈）时，用户电路需并联续流二极管（需注意二极管极性）；若驱动交流回路的感性负载时，用户电路需并联RC浪涌吸收电路，以保护plc的输出触点。
