漏电保护器的用途和分类

漏电保护器是剩余电流断路器的俗称，也称为漏电保护开关。它是避免因用电设备接地的金属外壳或人体等触及线路中的相线而发生触电事故进一步发展的有效工具，同时具备短路和过载保护功能（即普通断路器的功能），被广泛应用于可能发生触电的电气设备中，特别是家用、医用电器和手持电动工具的供电线路中。
剩余电流断路器分电流型和电压型两大类，常用的电流型简称“R.C.D”，是英文“Residucd Current Protective Dvdice”的缩写，是本口诀介绍的类型。

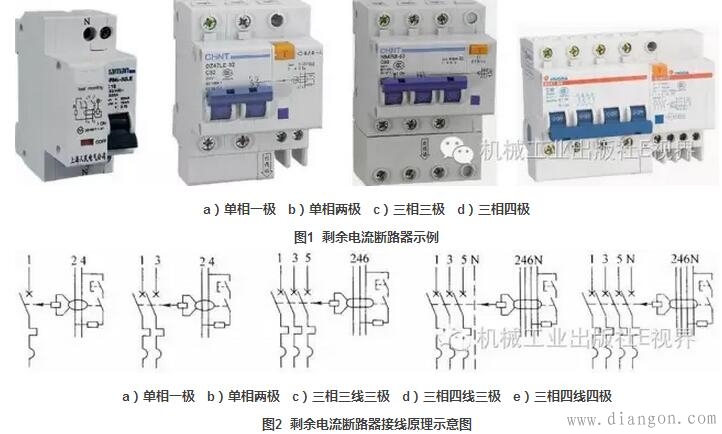

从实用功能和性能两方面来分，剩余电流断路器有很多分类。按开关极数（触点对数）分，有一极、两极、三极、四极；按动作快慢分，有普通和快动两种（口诀“反应速度慢和急”）；另外还按动作电流的大小分若干种。图1为几种示例。图2为线路接线原理示意图。
