电动机转子断条的检查修理方法
时间：2023-03-08作者：佚名
|
对于铸铝转子的鼠笼型异步电动机，转子最常见的故障是断条。转子断条会使电动机起动困难，电动机运转时发出强烈的周期性电磁噪声和震动，三相电流表指针抖动，电动机带负荷能力降低，转速下降。
转子断条的检查方法如下：
(1)外观检查。把转子从电动机中拆出，仔细观察。如发现铁芯某处过热变色，即为断条部位。如果没有发现变色现象，可仔细观察笼条上有无细微的断裂痕迹。有时这样检查仍发现不了断裂处，则断条可能发生在转子槽内，可用断条侦察器检查。

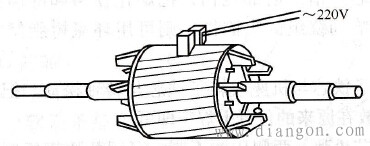

(2)用断条侦察器检查。如图所示，把断条侦察器跨在一根笼条上，再把一段钢锯条放在笼条上面。如果笼条是完好的，断条侦察器会在笼条中感应出电流，并使钢锯片发生震动；如果锯片不震动，则说明断路侦察器所跨的这根笼条已断裂。然后再寻找断裂点。如果用肉眼不能发现裂痕，可将断条侦察器和钢锯片放在原处，将一根导线的一端贴在端环上，另一端贴着笼条往前移动。当移到某一点时，若钢锯条发生震动，则说明断裂点已被导线短路，此处即为断裂点。
 图 用断条侦察器检查铸铝转子的断条
(3)用铁粉检查。在转子两端环上通入低压大电流（以能吸铁粉即可），将铁粉撒在转子表面。电流通过笼条产生磁力线，磁力线将吸引铁粉。如发现某一根笼条周围的铁粉很少，则该处即为断条。
转子断条的修理方法如下：
(1)在断裂处钻孔，并用丝锥铰上螺纹，拧上与笼条相同材质（铝）的螺钉，把断裂处连接上。
(2)有条件时应重新铸铝。可用煤炉等将转子加热到700℃左右使铝条熔化，并清除槽内及铁芯内的残铝，再重新铸铝。没有铸铝条件时，也可用铜条代替铝条。
(3)用铜条代替铝条。代替的铜条截面积应占槽面积的70%左右（不要把槽塞满，否则会出现起动转矩小，而电流增大等情况），两端用短路环焊牢。转子焊接好后要做静平衡试验。对于转速高的电动机，还要做动平衡试验。 |
