正相放大器电路

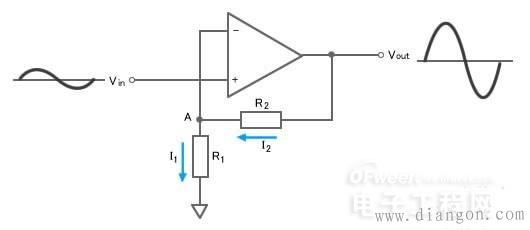

　　图：正相放大器电路

　　与反相放大器电路相对，图所示电路叫做正相放大器电路。与反相放大器电路最大的不同是，在正相放大器电路中，输入波形和输出波形的相位是相同的，以及输入信号是加在正相输入端（ ）。与反相放大器电路相同的是，两个电路都利用了负反馈。

　　我们来看一下这个电路的工作过程。首先，通过虚短路，正相输入端（ ）和反相输入端（－）的电压都是Vin，即点A电压为Vin。根据欧姆定律，Vin=R1×I1。另外，运算放大器的两个输入端上基本没有电流，所以I1=I2。而Vout为R1与R2电压的和，即Vout=R2×I2 R1×I1。整理以上公式可得到增益G，即G=Vout/Vin=（1 R2/R1）。

　　如果撤销这个电路中的R1，将R2电阻变为0Ω或者短路，则电路变为增益为1的电压跟随器。这种电路常用于阻抗变换和缓冲器中。
