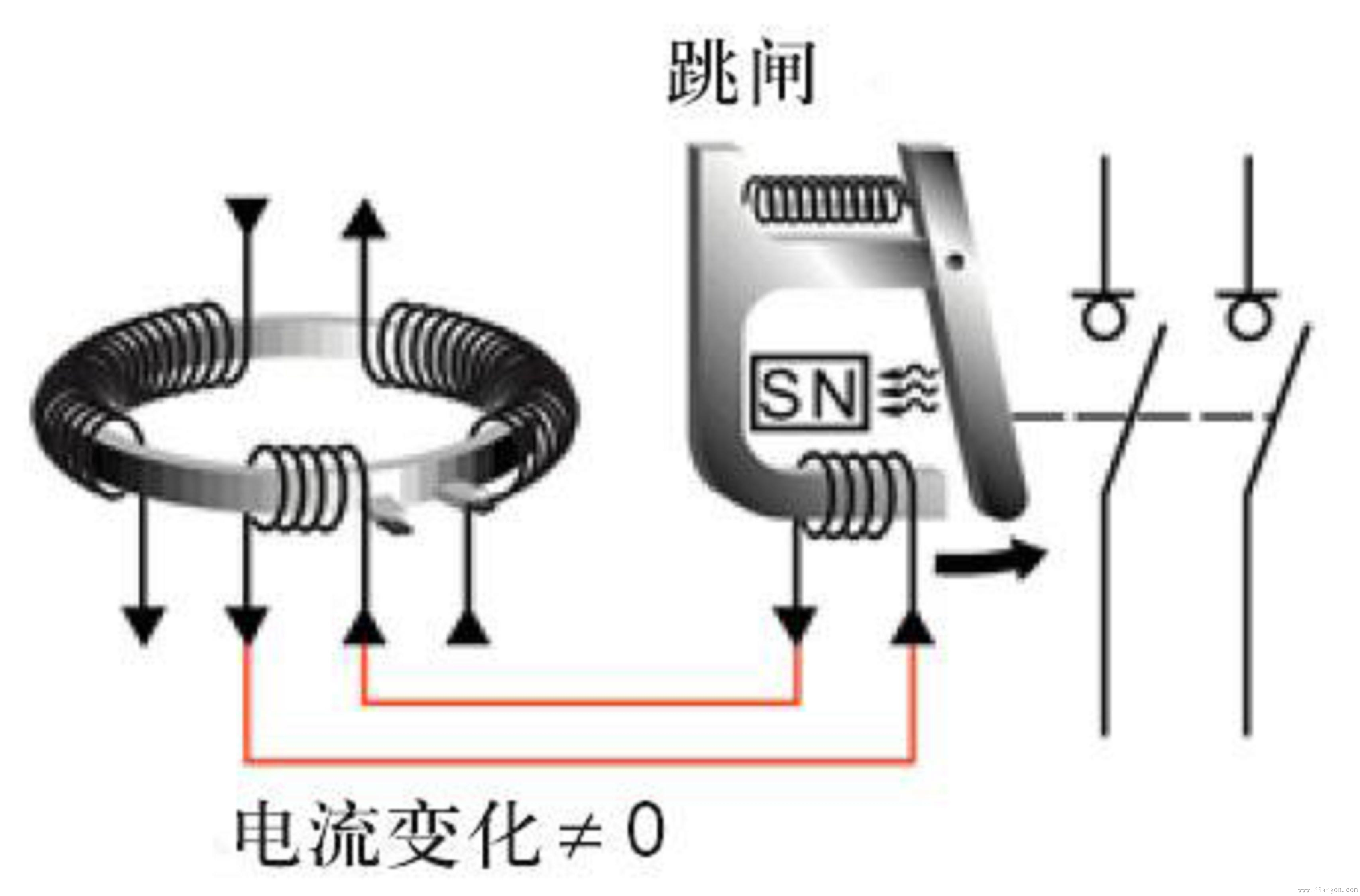

漏电保护器(剩余电流保护装置)工作原理

漏电开关的正确称呼为剩余电流保护装置(以下简称RCD)，是一种具有特殊保护功能（漏电保护）的空气断路器。它所检测的是剩余电流，即被保护回路内相线和中性线电流瞬时值的代数和(其中包括中性线中的三相不平衡电流和谐波电流)。为此，RCD的整定值，也即其额动作电流IΔn，只需躲开正常泄漏电流值即可，此值以mA计，所以RCD能十分灵敏地切断保护回路的接地故障，还可用作防直接接触电击的后备保护。
