三相异步电机拆解与安装

时间：2023-03-08作者：佚名

三相异步电动机的拆装与检修。异步电动机的拆装检修是维修电工教学的重要内容，也是技工学校普遍重点关注的技能训练内容。在此提出三相笼式异步电动机的拆装方法、定子绕组首尾端判断、质量检测等技能训练要求，并做重点分析。
首先要了解异步电动机的铭牌，熟悉异步电动机基本结构，做好拆卸前准备工作是拆装异步电动机过程非常重要的一环，要做到心中有数，不盲目动手。
第二要正确掌握拆装工具及仪表的使用方法，如铁锤、紫铜棒、拉具、扳手，兆欧表、万用表等工具的正确使用方法。
第三要掌握安全操作规程，必须进行电气设备安全使用规程教育，钳工安全操作规程以及防火防爆的相关经验，确保技能训练的安全顺利完成，保证人身设备财产的安全。

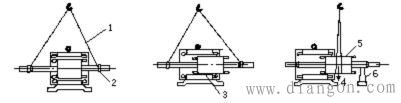

第四要特别注意安装在设备上的电动机的拆装时要求：（1）应先切断电源，拆除电动机与三相电源线的连接，应做好电源线的相序标记与绝缘处理；（2）拆卸电动机与机座、皮带轮、联轴器的连接时，先做好相应定位标记，保证电动机与主体设备安全分离；（3）端盖螺钉的松动与紧固必须按对角线上下左右依次旋动；（4）吊装大型电动机的转子应对称平衡钢丝绳，地面铺好木垫，慢慢平移出转子时动作应小心，一边推送一边接引，防止擦伤定子绕组和转子绕组；（5）依次对风罩、风叶、端盖、轴承、转子的拆卸清洗、检查与更换。
对电机进行定期保养、维护和检修时，首先需要将其拆装。如果拆装方法不当，就会造成部分部件损坏，引发新的故障。因此，正确拆装电机是确保维修质量的前提。在学习维修电机时，应优先学会正确的拆装技术。
一、三相异步电机的拆卸
1．拆卸前的准备
(a)切断电源，拆开电机与电源连接线，并做好与电源线相对应的标记，以免恢复时搞错相序，并把电源线的线头做绝缘处理。
(b)备齐拆卸工具，特别是拉具、套筒等专用工具。
(c)熟悉被拆电机的结构特点及拆装要领。
(d)测量并记录联轴器或皮带轮与轴台间的距离。
(e)标记电源线在接线盒中的相序、电机的出轴方向及引出线在机座上的出口方向。
2．拆卸步骤

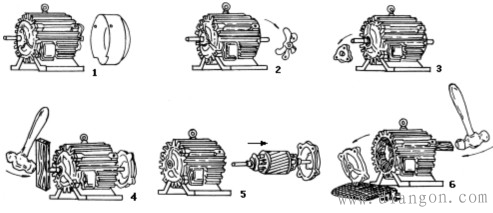

借助图1所示，简述拆卸步骤：
(a)卸皮带轮或联轴器,拆电机尾部风扇罩。
(b)卸下定位键或螺丝，并拆下风扇。
(c)旋下前后端盖紧固螺钉，并拆下前轴承外盖。

图1 电机拆卸步骤

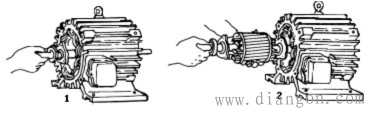

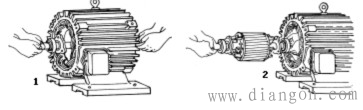

(d)用木板垫在转轴前端，将转子连同后端盖一起用锤子从止口中敲出。
(e)抽出转子。
(f)将木方伸进定子铁心顶住前端盖，再用锤子敲击木方卸下前端盖，最后拆卸前后轴承及轴承内盖。
3．主要部件的拆卸方法
(a)皮带轮（或联轴器）的拆卸:先在皮带轮（或联轴器）的轴伸端（联轴端）做好尺寸标记，然后旋松皮带轮上的固定螺丝或敲去定位销，给皮带轮（或联轴器）的内孔和转轴结合处加入煤油，稍等渗透后，使锈蚀的部分松动，再用拉具将皮带轮（或联轴器）缓慢拉出，如图2所示。若拉不出，可用喷灯急火在皮带轮外侧轴套四周加热，加热时需用石棉或湿布把轴包好，并向轴上不断浇冷水，以免使其随同外套膨胀，影响皮带轮的拉出。
注意：加热温度不能过高，时间不能过长，以防变形。

(a)皮带轮的位置标法 (b)用拉具拆卸皮带轮
图2 拆卸皮带轮
(b)轴承的拆卸:轴承的拆卸可采取以下三种方法。

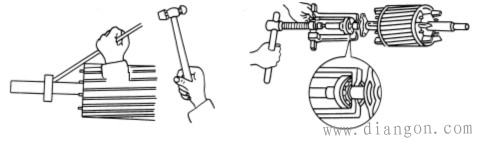

用拉具进行拆卸拆卸时拉具钩爪一定要抓牢轴承内圈，以免损坏轴承，如图3所示。

图3 用拉具拆卸轴承图4 敲打拆卸轴承
用铜棒拆卸将铜棒对准轴承内圈，用锤子敲打铜棒，如图4所示。用此方法时要注意轮流敲打轴承内圈的相对两侧，不可敲打一边，用力也不要过猛，直到把轴承敲
出为止。
在拆卸端盖内孔轴承时，可采用如图5 所示的方法，将端盖止口面向上平稳放置，在轴承外圈的下面垫上木板，但不能顶住轴承，然后用一根直径略小于轴承外沿的铜棒或其他金属管抵住轴承外圈，从上往下用锤子敲打，使轴承从下方脱出。
