配电箱三相五线制接法
时间：2023-03-08来源：佚名
|

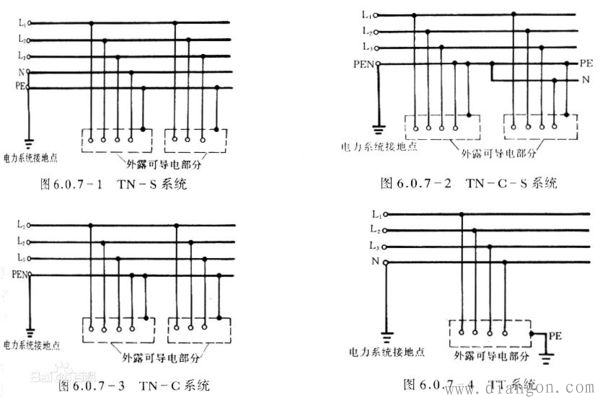

三相五线制包括三相电的三个相线（A、B、C线）、中性线（N线）；以及地线（PE线）。中性线(N线)就是零线。三相负载对称时，三相线路流入中性线的电流矢量和为零，但对于单独的一相来讲，电流不为零。三相负载不对称时，中性线的电流矢量和不为零，会产生对地电压。 三相五线制标准导线颜色为：A线黄色，B线绿色，C线红色，N线淡蓝色，PE线黄绿色。 三相五线制分为TT接地方式和TN接地方式，其中TN又具体分为TN-S，TN-C，TN-C-S三种方式。 三相五线制分为TT接地方式和TN接地方式，其中TN又具体分为TN-S，TN-C，TN-C-S三种方式。 TT接地方式： 第一个字母T表示电源中性点接地，第二个T是设备金属外壳接地，这种方法高压系统普遍采用，低压系统中有大容量用电器时不宜采用。 TN-S接地方式： 字母S代表N与PE分开，设备金属外壳与PE相连，设备中性点与N相连。 其优点是PE中没有电流，故设备金属外壳对地电位为零。主要用于数据处理，精密检测，高层建筑的供电系统。 TN-C接地方式： 字母C表示N与PE合并成为PEN，实际上是四线制供电方式。设备中性点和金属外壳都和N相连。由于N正常时流通三相不平衡电流和谐波电流，故设备金属外壳正常对地有一定电压，通常用于一般供电场所。 TN-C-S接地方式： 一部分N与PE分开，是四线半制供电方式。应用于环境较差的场所。 当N和PE分开后不允许再合并。 中国规定，民用供电线路相线之间的电压（即线电压）为380V，相线和地线或中性线之间的电压（即相电压）均为220V。进户线一般采用单相二线制，即三个相线中的任意一相和中性线（作零线）。如遇大功率用电器，需自行设置接地线。 三相五线制标准导线颜色为：A线黄色，B线绿色，C线红色，N线淡蓝色，PE线黄绿色。
|
