中间继电器顾名思义就是放在中间环节使用的，用在低电压启动高电压的过渡环节，一般我们使用的中间继电器电压都是DC24V(直流24V是人体安全电压，当然也不绝对)，比如用plc控制大功率的电机，PLC触点承载的电流比较小，所以用PLC的触点驱动中间继电器的线圈；用中间继电器的触点控制接触器的线圈，接触器的触点控制电机的电源。

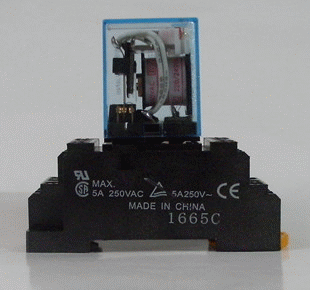

中间继电器的电压一般选用DC24V，触点的电流一般是交流5A左右。比如欧姆龙品牌的选用MY2N-J就可以了，如果使用的触点多可以选用MY4N-J(有4组常开常闭触点)，记得购买底座哦，分开销售的。
中间继电器的作用是将一个输入信号变成一个或多个输出信号的继电器。它的输人信号为线圈的通电或断电，当通电后电磁线圈产生的磁力便开始吸合触头。它的输出是触头的动作，将信号同时传给几个控制原件或回路。
常用的中间继电器有JZ7系列和JZ8系列两种，JZ7系列继电器的结构下右图所示，它与接触器相似。由线圈、静铁芯、动铁芯、触头系统及反作用弹簧组成。它的触头较多，一般有8对，可组成4对常开、4对常闭或六对常开、2对常闭或8对常开三种形式。
中间继电器的选择主要依据被控制电路的电压等级，以及所需触头的数量、种类及容量等要求来选择。

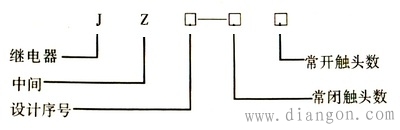

中间继电器型号的含义：
那么如何选择类似中间继电器这种一般继电器呢？
第一控制电压，必须清楚实际使用的控制电压，也有的称为线圈电压。一般继电器的给出的都是额定控制电压，但是一般情况是在额定电压的70-80%左右可以确保继电器动作。而继电器复位也不是说没有电压才复位。其实一般情况是低于15%就可以确保复位。所以如果控制回路有漏电压。需要考虑这个影响。而它们之间的动作状态是不够明确的。
第二触点结构，中间继电器常见触点结构是单刀双掷结构。即1常开1常闭组成一组。通常会把这样的结构称为极。比如2极，4极，就表示2组常开常闭，4组常开常闭。在选型中必须要明确需要用到的常开常闭点个数。
第三 电压和电流，也称为触点容量或者负载容量，其实包括了电压和电流。但是其实在选择的时候是必须要分开确定的。要给出明确的负载电压，和负载电流才能更好的确认可以选择的继电器。另外一个需要特别注意的是负载类型。这里只需要记住在感性负载下。其接点电压和电流比阻性负载下要更小。这个区别是会在中间继电器资料里面写明的。
第四 安装方式，为什么还要安装方式的不同呢？这是因为中间继电器一般是不直接配底座的。而选型的时候选好继电器就需要确认底座型号。工控环境下使用的其实是导轨安装方式。这种底座也用的最多的。还要比如pcb板焊接底座。背面连接底座。其实这个选择其实不是选继电器而是选择底座。
|
