变频电量测量柜的功能

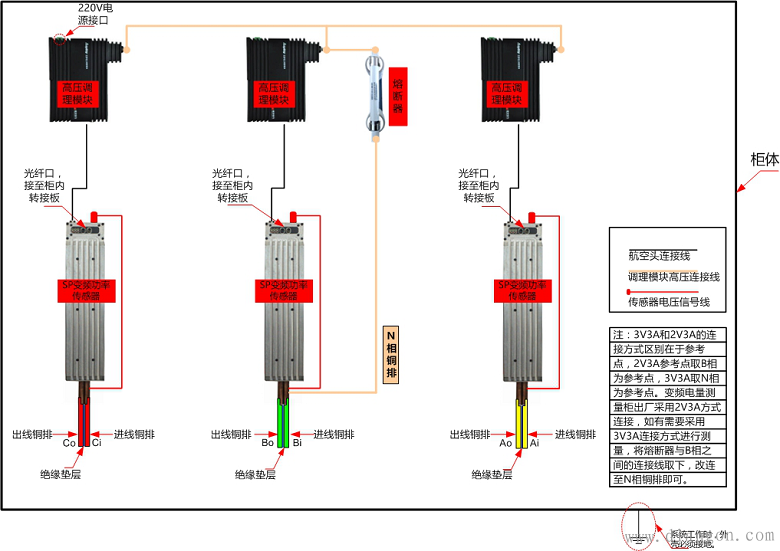

高压变频电量标准柜主接线示意图
　　为方便变变频电量标准柜的接线，在每个测量柜的背面都设置了一个转接板，作为柜内设备的通讯、控制及电源端子的集中插接。如下图为变频功率测量柜转接盒接线示意图。

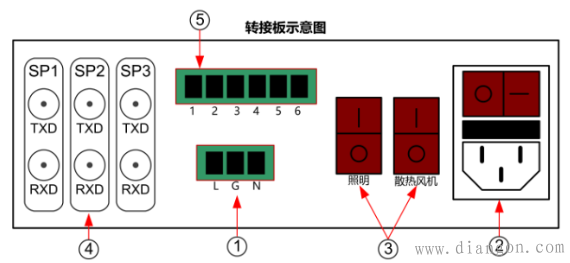

变频电量标准柜转接板端子示意
　　①和②为变频电量标准柜内设备的工作电源输入端子：两者之间为并联状态，用户可根据现场所具备条件选择工作电源端子。
　　③变频电量标准柜内照明及散热风扇的控制开关：可控制照明及散热风扇电源通断。
　　④光纤转接头：内接柜内变频功率传感器，外接WP4000变频功率分析仪。
　　⑤行程开关机电磁锁端子：用于开门跳闸信号输出及电磁锁电源输入。
