ABB变频器RMBA-01 MODBUS模块设置方法

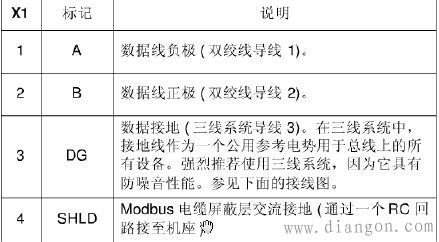

1.RMBA-01模块接口定义

2.将RMBA-01模块插到ABB变频器主板的X31上

3.变频器参数设置

参数 参数说明 参数值 备注

98.02

选择通讯卡 STD MODBUS 使用插槽1上的MODBUS适配器模

块RMBA

98.07 选择通讯协议 ABB Drives 此为默认值，不用修改

52.01 定义站点号ID 1~247

52.02

定义通讯速度 网络内的全部模块的波特率要设置一致

52.03

定义奇偶校验

NONE1STOPBIT 无奇偶校验位，有一个停止位

NONE2STOPBIT 无奇偶校验位，有两个停止位

ODD 一个奇数校验位，一个停止位

EVEN 一个偶数校验位，一个停止位

完成上述设置即可实现通讯

4.RMBA-01模块指示灯状态说明

RXD和TXD为绿色，WD/INIT为黄色

RMBA-01每收到1个信息就RXD闪烁一次

RMBA-01每发送1个信息就TXD闪烁一次

WD/INIT 指示灯：在传动单元通电后就开始发亮，直到传动单元配置完模块后才熄灭，如果黄色指示灯在模块配置成功后再次发亮，可能是模块由于电源断电等原因而需要重新配置。

如果配置完成后LED仍未熄灭，则可能

A:配置失败 -关闭传动单元的电源并重新启动

B:模块硬件故障 -确信38针连接器正确插入。
