变频器控制端子接线方法图解及常见故障处理方法
|
1、检测“ 24V”和“plc”端子之间的短接片是否连接？有没有错位连接（连接到别的端子上）？ 2、采用一根导线短接X1--X7与COM端子，检查U0-18的参数，是否相应的端子输入有动作；

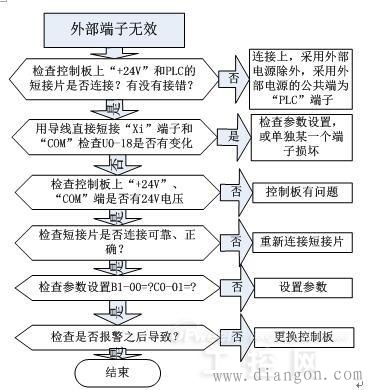

如果只是某一个端子没有变化，基本可以判断是这一个端子损坏，可以采用别的端子来调试。 3、检测“ 24V”与“COM”端之间是否有24VDC，用万用表直流档量，应该有24V电压。如果“ 24V”和“COM”之间电压正常，则再进行下面的检查，否则基本可以判断控制板上有问题； 4、“ 24V”与“PLC”端子之间的短接片是否拧紧？如果短接片掉落或没有拧紧，会导X1--X7端子无效，特别是外部采用变频器的" 24V"电源的时候，一定要把两个螺丝全部拧紧，由于短接片连接了两个端子，只有一个端子拧紧的情况下，短接片不会脱落，但是可能导致“ 24V”端子与"PLC"端子没有连接上，也同样会导致X1--X7端子输入无效。 5、如果上述检测无误，端子不运行，就需要检查参数设置，B1-00=1、C0-01=3等参数是否设置正确？ 注意：旧版的软件（B12及以前版本），在变频器报故障，并复位后，端子就算是短接状态，变频器也不会运行，需要把端子拆除，重新接上（有一个上升沿信号）才会再次运行；新版软件（B13版本）出厂默认保持旧版软件功能，但是可以通过参数设置（C0-21=1），在故障复位之后，如果端子运行命令处于短接状态，会直接运行，这个功能请慎用，以免出现危险。 处理流程图如下：

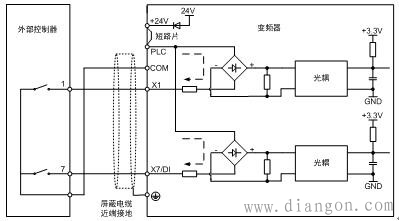

变频器输入、输出端子的接线图（说明书上有） 一、干接点的接线方式： 1、干接点接线方式，采用内部电源（“ 24V”和“PLC”的短接片必须连接可靠，才能给多功能输入端子提供电源）：

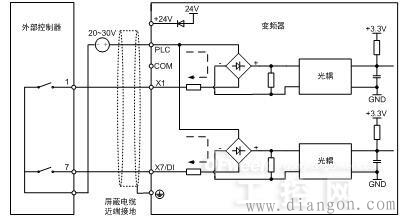

2、干接点接线方式，采用外部电源（“ 24V”和“PLC”的短接片必须拆除，外部电源的“ ”，接到“PLC”端子，经过外部的接点后，再接入“X”端子）：

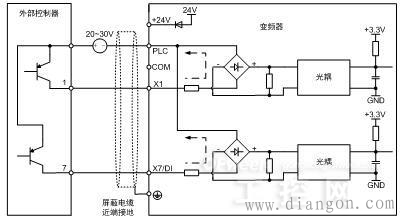

二、开路集电极的接线方式： 1、开路集电极NPN的接线方式： A、开路集电极NPN的接线方式，采用内部电源（由于采用内部电源，所以“ 24V”和“PLC”的短接片必须连接可靠，而且电流的流向为从“ 24V”到“PLC”到控制板内部整理电路，再到“Xi”端子，经过外部接点后回到变频器的“COM”端子）：
B、开路集电极NPN的接线方式，采用外部电源（由于采用外部电源，所以“ 24V”和“PLC”的短接片必须拆除，而且电流的流向为从外部电源的“ ”到“PLC”到控制板内部整理电路，再到“Xi”端子，经过外部接点后回到外部电源的的“0V”端子）：

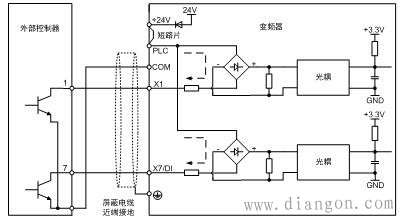

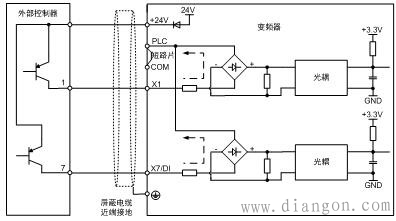

2、开路集电极PNP的接线方式： A、开路集电极PNP的接线方式，采用内部电源（由于采用内部电源，而且电流的流向为从“ 24V”到外部的接点，回到 “Xi”端子，经过控制板整流电路后回到“PLC”端子，所以变频器的“ 24V”和“PLC”端子的短接片需要拆除，并且把“PLC”端子和“COM”端子短接起来）：

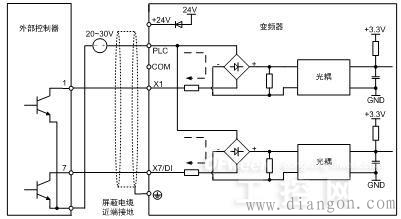

B、开路集电极PNP的接线方式，采用外部电源（由于采用外部电源，而且电流的流向为从外部电源的“ ”，经过外部的接点，回到变频器的“Xi”端子，经过控制板内部整流电路，回到“PLC”端子，所以外部电源的“ ”接到外部接点，外部电源的“-”接到变频器的“PLC”端子上，变频器本身的“ 24V”到“PLC”短接片必须拆除）：
备注：所有这些接点，不管是怎么接，需要考虑电路是否能组成回路？ 电流的流向根据“NPN”、“PNP”的不同是否能流过？ 三、变频器多功能输出端子的接线： 1、开路集电极Y1、Y2的接线：

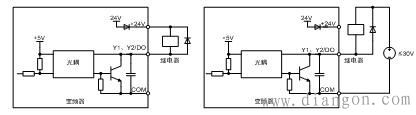

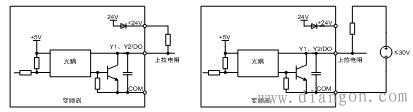

a）使用内部电源 b）使用外部电源 备注：A、上拉电阻的选择：需要根据电源容量来选择，我们内部“ 24V”的电源容量为200mA，所以上拉电阻最小为120欧，一般选择为2K左右，但是作为PLC的脉冲输入，需要根据PLC输入端子的阻抗来匹配； B、多功能输入端子的好坏判断：在不导通的情况下，“ 24V”和“Y1”、“Y2”之间没有电压，在导通的情况下“ 24V”和“Y1”、“Y2”之间有24V电压。 2、继电器的输出接线：
a）使用内部电源 b） 使用外部电源 备注：请注意继电器线圈的“ ”、“-”不能接反。 |
